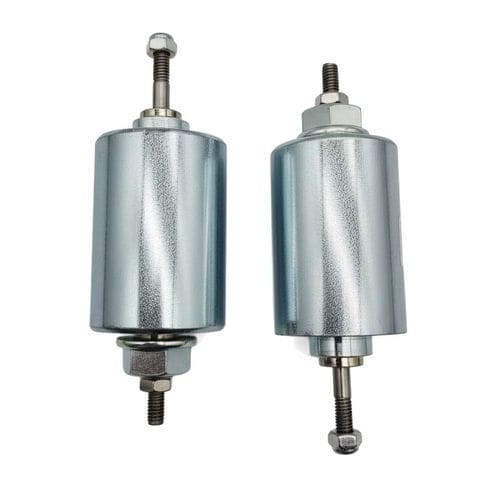

Électro-aimant pour électrovanne WL3043

de maintienlinéairede verrouillage

Présentation du produit
Solénoïde tubulaire CC conçu pour l'automatisation industrielle et les systèmes OEM. Transforme l'énergie électrique en mouvement linéaire contrôlé à l'aide d'une bobine cylindrique, d'un noyau mobile et d'un ressort de rappel enfermés dans un boîtier tubulaire. Convient pour des opérations de poussée ou de traction et configurable en tensions, courses et forces.

Caractéristiques principales

• Construction tubulaire avec bobine cylindrique et noyau coulissant
• Fonctionnement en poussée ou traction (type tir-pousse tubulaire)
• Réponse rapide et mouvement linéaire pour des applications rapides et de précision
• Conception fermée limitant la contamination et simplifiant la maintenance
• Options de tension et personnalisation de la course/force pour intégration OEM
• Classes d'isolation supérieures et étanchéité optionnelle sur certains modèles

Avantages

• Boîtier tubulaire réduisant l'exposition à la poussière et à l'humidité
• Format cylindrique compact pour les ensembles à encombrement réduit
• Actionnement rapide et déplacement linéaire précis
• Peu de pièces mobiles et installation simple
• Paramètres électriques et mécaniques personnalisables

Inconvénients

• La marche continue peut entraîner une accumulation de chaleur si non prévu pour 100% de service
• Course limitée par rapport aux moteurs ou actionneurs pneumatiques
• La force varie selon la position du noyau (comportement non linéaire force-course)
• Nécessite une alimentation CC stable pour éviter d'endommager la bobine

Dépannage et Maintenance

• Solénoïde immobile : vérifier la tension d'alimentation, le câblage, l'intégrité de la bobine et la liberté de mouvement du noyau
• Force faible ou course insuffisante : contrôler la tension, le cycle de service, enlever les obstructions mécaniques et réduire l'entrefer
• Surchauffe ou destruction de la bobine : éviter l'alimentation continue au-delà du cycle nominal, vérifier la tension et utiliser le noyau/ressort spécifié
• Bruits ou vibrations : resserrer le montage, vérifier l'alignement et remplacer le noyau ou le ressort usé
• Réponse lente : maintenir la tension nominale, nettoyer les points de frottement et remplacer les ressorts faibles
• Noyau bloqué : retirer les débris, remplacer le noyau plié/cassé ou le ressort défaillant et traiter les effets d'aimantation résiduelle
• Milieux sévères : choisir des versions tubulaires IP65/IP67 ou des matériaux résistants à la corrosion
• Conseils préventifs : respecter les spécifications de tension et de cycle, garder les pièces internes propres et alignées

Applications
Utilisé en automatisation industrielle, machines d'emballage et de tri, systèmes de verrouillage, distributeurs et contrôle d'accès, dispositifs médicaux (diagnostic, contrôle de fluides), actionneurs automobiles, équipements de bureau (imprimantes, copieurs), robotique et objets connectés. Usages typiques : verrouillage, poussée, éjection, positionnement et commande de valves ou interrupteurs.

Caractéristiques techniques

• Brand: Weilong Technology
• Model Number: WL3043
• Rated Voltage (V): DC 12, 18, or 24 V
• Rated Power (W): 80–100 W
• Work Model: Tubular Pull Push Type
• Holding Force (N): 6–10 N
• Stroke (mm): 6-8 mm
• Reset Time(s): 50 MX
• Service Life: 300 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Carbon Steel Housing with Zinc Plated Coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F 155 Cel. Degree
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Thread Depth: /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
