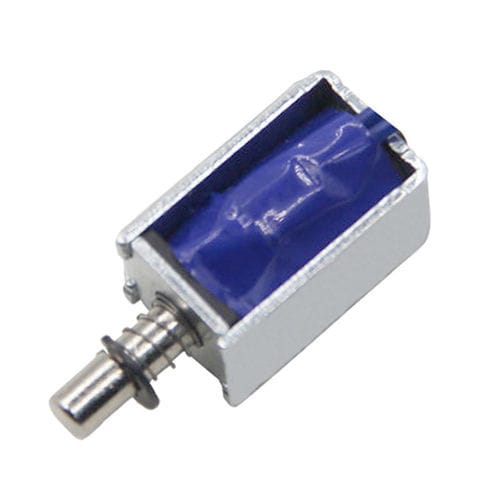

Électro-aimant de triage WL0420

de verrouillagelinéairecompact

Présentation du produit
L'actionneur électromagnétique push-pull WL0420 est un actionneur linéaire conçu pour les installations compactes. Alimenté en courant continu, il assure un mouvement linéaire bidirectionnel (pousser/tirer) avec course, fixation et cycle de service configurables pour les applications industrielles et l'intégration OEM.

Caractéristiques

• Format compact pour montages en espaces restreints
• Réponse rapide et mouvement linéaire répétable dans les deux sens
• Disponible en plusieurs tensions DC et cycles de service
• Personnalisable : course, options de fixation, force et paramètres de bobine
• Matériaux : bobine en cuivre, châssis en acier faible teneur en carbone, plongeur en fer, tige en acier inoxydable, ressort de rappel

Applications

• Automatisation industrielle : modules de tri, mécanismes d'emballage, sous-ensembles d'actionnement
• Systèmes de sécurité et de verrouillage : serrures électriques, loquets d'armoire, panneaux d'accès
• Distributeurs : mécanismes de libération et verrouillage
• Automobile : libération de coffre, actionneurs trappe carburant, actionneurs de projecteurs
• Équipements médicaux : commande de vannes, éléments de commutation mécanique
• Appareils domestiques : lave-linge, machines à café, imprimantes

Personnalisation & options

• Options de tension : tensions DC courantes (5 V, 12 V, 24 V) et conceptions AC sur demande
• Paramètres ajustables : course, force, nombre de spires, empreinte de fixation
• Variantes pour service continu nécessitant gestion spécifique de la bobine et thermique

Avantages & inconvénients

• Avantages : conception simple, grande rapidité de réponse, adapté à la production en série, encombrement réduit
• Inconvénients : génération de chaleur en service continu, diminution de la force avec la course, course limitée par rapport aux actionneurs motorisés, bruit possible en fonctionnement, performances magnétiques altérées à haute température

Caractéristiques / spécifications techniques

• Modèle : WL0420
• Taille typique : 20,5 × 12 × 11 mm (exemple)
• Diamètre du plongeur : φ4 mm
• Tension nominale (exemple) : DC 12 V
• Plage de course (exemple) : 0–5 mm
• Force (exemple) : 0,2–2 N
• Puissance (exemple) : 13 W
• Courant (exemple) : 1,09 A
• Résistance de bobine (exemple) : 11 Ω
• Durée de vie (exemple) : ≥ 1 000 000 cycles
• Cycle de fonctionnement (exemple) : 0,5 s MARCHE, 2 s ARRÊT (service intermittent typique)
• Plages de force courantes : petit 1–10 N ; moyen 10–50 N ; lourd 50–200 N+
• Remarques : force maximale au départ (position fermée) ; la force diminue avec la course ; le service continu nécessite une conception de bobine/thermique spécifique
