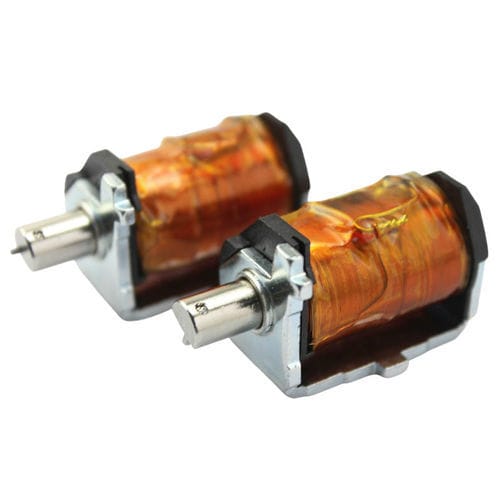

Électro-aimant linéaire WL0838

compactopen frame24 volts

Aperçu du produit
Le solénoïde à cadre en C WL0838 est un actionneur électromagnétique compact en châssis ouvert, conçu pour convertir l'énergie électrique en mouvement linéaire précis avec une réponse rapide et une force de sortie fiable. Il est optimisé pour les installations à encombrement réduit et offre une installation facile, une bonne dissipation thermique et des options configurables (tension, course, force).

Principales utilisations et applications

• Distributeurs automatiques (mécanismes de distribution et de verrouillage)
• Serrures intelligentes et systèmes de verrouillage électronique / contrôle d'accès
• Appareils médicaux et systèmes de contrôle fluidique (diagnostic et contrôle de précision)
• Automatisation industrielle : vannes, interrupteurs, actionneurs, commande d'équipements industriels
• Machines d'emballage, systèmes d'impression, machines textiles
• Dispositifs à pièce, kiosques, matériel de bureau et autres équipements compacts

Caractéristiques et avantages

• Conception en châssis C ouvert pour une installation compacte et un meilleur refroidissement
• Réponse rapide et mouvement linéaire précis grâce au mécanisme tige-bobine
• Course, tension (options AC/DC) et force de sortie configurables
• Coût de production maîtrisé et facilité de fabrication, maintenance et assemblage
• Adapté aux cycles de service intermittents et, selon variante, à des cycles continus

Avantages

• Conception compacte pour les espaces réduits
• Coûts de production et d'approvisionnement optimisés
• Temps de réaction court adapté à l'automatisation
• Installation et maintenance facilitées par la structure à châssis ouvert
• Meilleure dissipation thermique comparée aux types à châssis fermé
• Options personnalisables (tension, course, force, fixation)

Inconvénients

• Efficacité magnétique moindre par rapport aux châssis fermés (fuites de flux)
• Force maximale inférieure — non adapté aux tâches très lourdes
• Pièces internes exposées plus sensibles aux environnements agressifs (poussière, humidité) sauf protection
• Niveau sonore et vibrations plus élevés à hautes fréquences de commutation
• Durabilité potentiellement réduite et durée de vie plus courte en service continu intensif

Dépannage et maintenance (résumé)

• Ne fonctionne pas : vérifier l'alimentation, la compatibilité de tension, la résistance de la bobine et le câblage ; remplacer la bobine grillée
• Force insuffisante : vérifier la tension d'alimentation, réduire la charge ou choisir un solénoïde à plus forte force, contrôler l'alignement
• Surchauffe : confirmer le cycle de service, vérifier la stabilité de l'alimentation, améliorer la ventilation ou choisir une pièce de meilleure puissance
• Réponse retardée : nettoyer les contaminants, vérifier/remplacer le ressort de rappel, assurer une alimentation stable
• Bruits/vibrations : vérifier la fixation, remplacer ressorts/tiges usés, préférer les variantes DC pour réduire le bruit
• Tige bloquée : enlever les contaminants, remplacer les ressorts de rappel faibles, envisager le démagnétage ou des entretoises non magnétiques
• Mouvement erratique : inspecter le câblage et l'isolation de la bobine, vérifier la stabilité de l'alimentation et les protections thermiques

Remarques sur la sélection
Lors du choix du WL0838 ou d'un solénoïde en C similaire, confirmer la tension requise (AC vs DC), la longueur de course, le cycle de service (intermittent vs continu), la force de sortie et les besoins de protection environnementale. Un bon alignement, une fixation appropriée et une ventilation améliorent les performances et la durée de vie.

Caractéristiques / Spécifications techniques

• Marque: Weilong Technology
• Numéro de modèle: WL 0838
• Tension nominale (V): DC 12 ou 24 V
• Puissance nominale (W): 10.28 W
• Mode de fonctionnement / Durée de vie: 100 000 cycles
• Force de maintien: 400 Gf à une course de 5 mm
• Course (mm): 3-5 mm
• Temps de réinitialisation (s): 1 s
• Durée de service: 300 000 cycles
• Certifications: CE, ROHS, ISO9001
• Matériau: boîtier en acier au carbone avec revêtement zingué
• Longueur des fils (mm): 200
• Style d'installation: deux côtés avec trois trous de montage pour une mise en place facile
• Tolérance des dimensions: +/- 0.1 mm
• Étanchéité: Aucune
• Classe d'isolation: F (150 °C)
• Test Hi-Pot: AC 600V 50/60Hz 1 s
• Force de maintien sans excitation: 0
• Température de fonctionnement: -10°C à 100°C
• Cycle de service: 1-100%
• Conditions de paiement (infos commerciales): TT, ou LC à vue
• Commande d'échantillon: Oui
• Garantie: 1 an
• MOQ: 500 pcs
• Capacité d'approvisionnement: 5000 pcs par semaine
• Delai de livraison: 30 jours
• Port de chargement: Shenzhen
