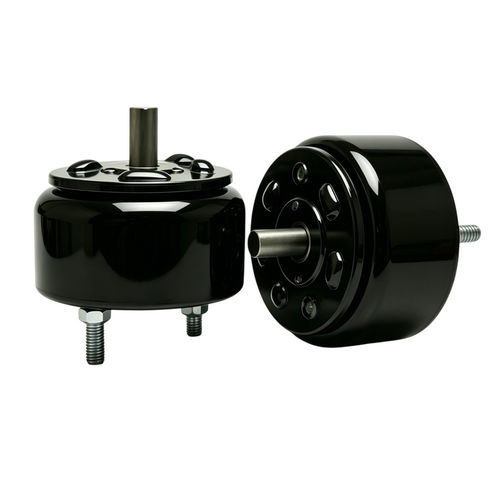

Électro-aimant rotatif WL490

de triagehaute performancesans entretien

Présentation du produit
Le solénoïde rotatif DC WL490 est un actionneur électromagnétique conçu pour convertir une alimentation CC en un mouvement rotatif d'angle limité et contrôlé. Il fournit un indexage angulaire défini (angles typiques : 25°, 30°, 45°, 60°, 90°, certaines variantes jusqu'à 95°) et comprend une bobine, un rotor (âme) et un mécanisme de rappel (ressort ou gravité). Sous tension DC, le rotor tourne vers la position indexée ; à l'arrêt de l'alimentation, le mécanisme de rappel ramène la position initiale.

Principales caractéristiques

• Temps de réponse rapide et commutation à grande vitesse.
• Empreinte compacte avec bon rapport couple/volume.
• Positionnement angulaire précis et répétable pour angles prédéfinis.
• Compatibilité avec tensions DC courantes (12V, 18V, 24V et autres options).
• Options de service allant de intermittent à continu selon la conception du modèle.

Fonctionnement
Le courant dans la bobine génère un champ magnétique qui interagit avec la géométrie du rotor (lumières, rainures hélicoïdales ou âme profilée) pour produire le mouvement rotatif. Un ressort ou la gravité (ou autre rappel mécanique) repositionne le rotor lorsque l'alimentation est coupée. Certains modèles utilisent des profils d'âme pour obtenir un indexage angulaire très précis.

Applications
Les solénoïdes rotatifs WL490 conviennent lorsqu'un indexage rotatif compact et précis ou une commutation angulaire rapide est requis : machines de tri et d'emballage, actionneurs robotiques, serrures intelligentes et contrôle d'accès, actionneurs de ventilation ou fluides automobiles, régulateurs HVAC, dispositifs médicaux et de diagnostic, entraînements optiques et caméras, et automatisation industrielle générale.

Avantages et inconvénients

• Avantages : réponse rapide, taille réduite, répétabilité angulaire précise, bon couple pour le volume, faible maintenance, options de coupelle/damping et réduction de bruit.
• Inconvénients : angles de rotation fixes/prédéfinis (pas de rotation continue illimitée), consommation énergétique et contraintes thermiques accrues sous fortes charges ou fonctionnement continu sans conception adaptée, nécessité d'adaptations pour usage intensif continu.

Remarques pratiques importantes

• Les temps de commutation peuvent être très courts (sub-5 ms possibles selon la taille et la charge).
• Le couple de démarrage et le couple final peuvent varier sensiblement — choisir le modèle en fonction du profil de couple de l'application.
• Options mécaniques standard : configurations d'arbre, choix de ressort de rappel, filets métriques ou impéria, capots anti-poussière et trous de montage taraudés.
• Des options de damping visqueux et de réduction de bruit sont disponibles pour un mouvement plus doux et des butées d'arrêt amorties.

Données techniques (résumé)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (autres options disponibles)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (certaines versions jusqu'à 95°)
Working Duty: 10%—100% (dépend du modèle)
Service Life: 500,000 cycles (options longévité supérieures disponibles ; certaines >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (dépend du modèle)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (quantités de fabrication variables)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
