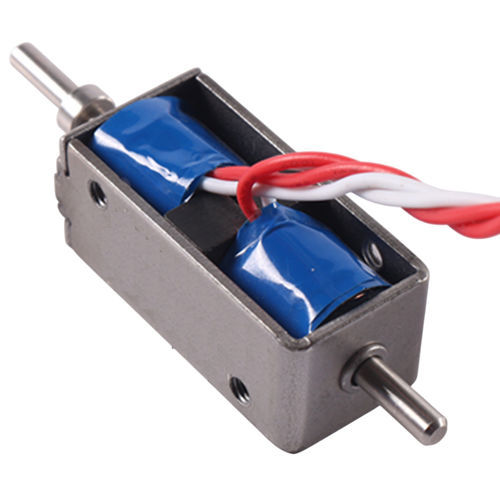

Ventouse électromagnétique WL 0735

d'auto-maintiencompactbistable

Présentation
Les solénoïdes à verrouillage magnétique sont des solénoïdes linéaires à cadre ouvert intégrant des aimants permanents qui maintiennent le plongeur en position sans alimentation continue. Ils conviennent aux applications à faible consommation d'énergie, sur batterie ou sur systèmes distants nécessitant une tenue de position avec une dissipation thermique minimale.

Caractéristiques de l'unité
Le fonctionnement est bistable : une impulsion électrique déplace le plongeur puis l'aimant permanent le maintient mécaniquement sans courant d'alimentation. Le WL 0735 est une unité open-frame de type tirant/poussant adaptée à l'intégration dans des dispositifs compacts ; la personnalisation de l'extrémité du plongeur, des bornes et des trous de fixation est possible sous réserve de quantités minimales de commande.

Fiche technique (résumé)
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year

Applications

• Serrures intelligentes & contrôle d'accès : serrures électroniques, casiers, coffres d'hôtel, portes de distributeurs — choisis pour leur faible consommation en veille et leur maintien en cas de coupure.
• Automatisation industrielle : verrouillage de position, tri/distribution, verrouillages de sécurité, actionneurs de maintien mécanique — maintient la position sans courant continu.
• Systèmes automobiles : verrouillage trappe carburant, verrouillage prise recharge VE, commandes de loquets — réduit la consommation batterie et la dissipation thermique.
• Dispositifs médicaux : appareils portables, distributeurs de médicaments, armoires médicales — adapté aux équipements sur batterie.
• Objets connectés & domotique : meubles intelligents, tiroirs automatiques, mécanismes de verrouillage d'appareils — maintien d'état économe en énergie.
• Systèmes de paiement & distributeurs : bornes, modules de verrouillage POS, mécanismes ATM — conserve l'état sans alimentation continue.
• Énergie & utilités : compteurs intelligents, verrouillage d'interrupteurs, relais distants — réduit la consommation sur le long terme.

Avantages et inconvénients

• Avantages : courant de maintien nul, faible dissipation thermique, longue durée de vie, réponse rapide, fonctionnement bistable adapté aux équipements sur batterie.
• Inconvénients : nécessite une commande par impulsion ou inversion de polarité pour changer d'état, sensibilité à la polarité, électronique de commande plus complexe, coût initial supérieur aux solénoïdes simples.

Remarques supplémentaires
Conçu pour la personnalisation OEM (force, course, tension, taille, montages et terminaisons) sous réserve de quantités minimales. L'opération à enclenchement utilise généralement de courtes impulsions (p. ex. 20–200 ms) et peut nécessiter un driver (pont en H ou inversion de polarité) selon le type de verrouillage.

Spécifications techniques

• Model: WL 0735
• Brand: Weilong Technology
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 14 W
• Work Model: Pull Push Type
• Holding Force: 2 N
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Installation: mounted with screw holes
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: none (no IP rating)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• MOQ: 500 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
• Warranty: 1 year
