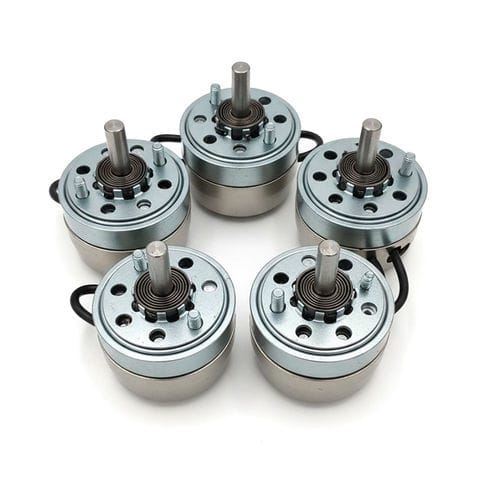

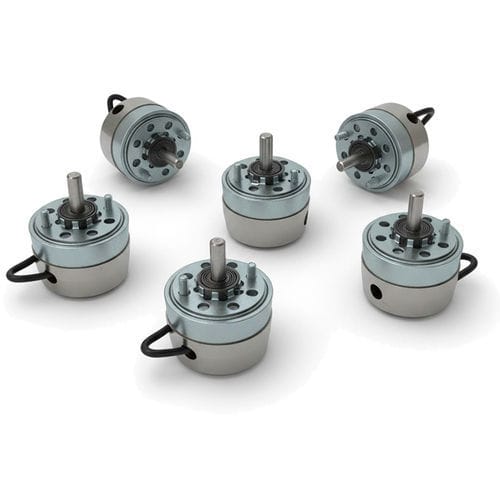

Électro-aimant rotatif WL 0623

de verrouillagede triagesans entretien

Präsentation
Der WL0623 ist ein kompakter Drehmagnet (rotary solenoid), der elektrische Energie in präzise Drehbewegungen umwandelt. Das durch die Spule fließende Magnetfeld versetzt Anker und Welle in Rotation, reduziert Reibung in beweglichen Teilen und verlängert dadurch die Lebensdauer des Aktors. Die Drehzahl und der Drehwinkel lassen sich durch Anpassung von Stromstärke, -frequenz und Tastverhältnis steuern, wodurch der WL0623 sowohl für Hochgeschwindigkeitsaufgaben (z. B. Sortierung) als auch für präzise Winkelsteuerungen (z. B. Roboterarme, Ventilbetätigung) geeignet ist.

Hauptmerkmale des Drehmagneten

• Wandelt elektrische Energie in hochpräzise Drehbewegung um (typische Hubwinkel: 25°, 45°, 90°).
• Schnelles dynamisches Ansprechverhalten (Reaktionszeiten im Millisekundenbereich, typ. 15–30 ms).
• Hohe Wiederholgenauigkeit und stabile Positionierung; optional mit Winkelrückmeldung/Encoder kombinierbar.
• Kompakte, robuste Bauweise, geeignet für begrenzte Einbauräume und einfache Integration in Automatisierungssysteme.
• Betriebsarten: bidirektional oder mit Federrückstellung; anpassbar hinsichtlich Spannung, Drehwinkel und Tastverhältnis.
• Niedrige Wartungsanforderungen dank einfacher elektromagnetischer Konstruktion.
• Flexible Einstellmöglichkeiten für Spannung/Hub/Duty Cycle zur Anpassung an verschiedene Anwendungen.

Anwendungen

• Sortier- und Verpackungsmaschinen (Präzisionspositionierung, Hochgeschwindigkeits-Sortierung).
• Ventilbetätigung (z. B. Vierteldrehung von Kugelventilen, Ventillatches).
• Verkaufsautomaten, Paketsortieranlagen, Büroautomation (Druckersteuerung, Dokumentenumleitung).
• Medizin- und Laborgeräte (Probensteuerung, Entriegelungsfunktionen).
• Sicherheits- und Schließsysteme (elektronische Schlösser), Robotik und mechatronische Systeme.

Tabellarische Produktdaten (aus dem Datenblatt)
Marke: Weilong Technology
Artikelnummer / Modell: WL 0623
Nennspannung (V): Gleichstrom 12 V, 18 V oder 24 V
Nennleistung (W): 20–50 W (typische Angaben im Datenblatt variieren 15–70 W)
Arbeitsmodell: Rotation
Haltekraft / Haltemoment: 0.1–0.4 Nm (typisch 0.15–0.4 Nm ≈ 20–55 oz-in)
Drehwinkel: 25°, 45° (Varianten möglich)
Arbeitspflicht / Duty cycle: 10 % oder 25 % (abhängig vom Typ; Duty Cycle 1–100 % je nach Ausführung)
Lebensdauer: Typisch 500 Mal (in einer Tabellenzeile) / Erwartete Lebensdauer in Datenblatt: 1–5 Millionen Zyklen (Typwerte, abhängig von Betriebsbedingungen)
Zertifizierungen: CE, RoHS, ISO9001
Material: Gehäuse aus Kohlenstoffstahl
Anschlussdrahtlänge (mm): 200
Installationsart: Schraubbefestigung
Maßtoleranz: +/- 0.1 mm
Wasserdicht: Keine Präsentation (kein IP-Wert explizit angegeben im Tabellenbereich)
Isolationsklasse: B
Hochspannungstest: Wechselstrom 600 V 50/60 Hz, 2 s
Betriebstemperatur (je nach Quelle): -10°C bis +50°C (im Text: -10 °C bis 100 °C erscheint als weiter gefasster Bereich; in typischen Spezifikationen -10 °C bis +50 °C)
Gewicht (typisch): 150–300 g
Beispielbestellung: Ja
Garantie: 1 Jahr
MOQ: 1000 PCS (Produktions-/Handelsangabe)
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Woche
Lieferzeit: 30 Tage
Verladehafen (logistisch): Shenzhen

Zusätzliche technische Hinweise

• Spannungstypisch: 12 V DC oder 24 V DC; Leistungsaufnahme typ. 15–70 W (je nach Ausführung).
• Reaktionszeit typ.: 15–30 ms (abhängig von Spuleninduktivität, mechanischer Last und Ansteuerschaltung).
• Wellentyp: D-förmig oder flach, Durchmesser 4–6 mm (mechanische Schnittstelle).
• Betriebsmodus: Standard ist intermittierender Betrieb (z. B. 25 %), Dauerbetrieb erfordert spezielle Ausführung.
• Thermische und elektromagnetische Auslegung beachten: geeignete Kühlung, PWM-Steuerung und Freilaufdiode empfohlen; EMV-Maßnahmen bei empfindlichen Umgebungen (Schirmung, Filter, Erdung).

Caractéristiques / spécifications techniques

• Modèle: WL0623
• Marque: Weilong Technology
• Tensions disponibles: 12 V DC / 18 V DC / 24 V DC
• Puissance nominale: ~20–50 W (typ. 15–70 W selon Datenblatt)
• Couple de maintien: ~0.15–0.4 Nm
• Angles disponibles: 25°, 45°
• Temps de réponse typique: 15–30 ms
• Température de fonctionnement: typ. -10 °C à +50 °C (données variantes)
• Matériau boîtier: acier au carbone
• Certification: CE, RoHS, ISO9001
• Durée de vie attendue: 1–5 Millionen Zyklen (selon conditions d'utilisation)
