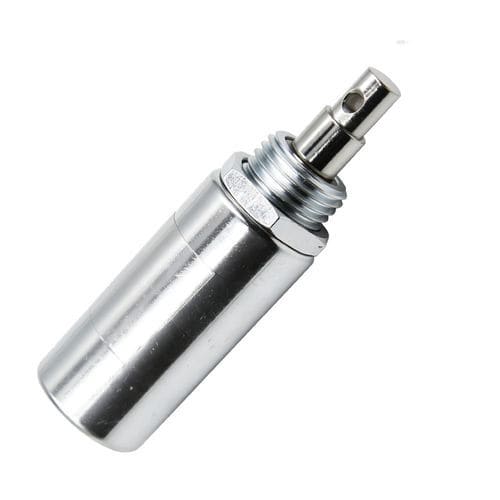

Ventouse électromagnétique WL1939

linéairede verrouillagede triage

Présentation
Un solénoïde tubulaire de traction est un actionneur électromécanique qui convertit l'énergie électrique en mouvement linéaire en attirant une tige magnétique à l'intérieur d'une bobine cylindrique. Le modèle Weilong AS 1939 (réf. commerciale WL1939) est conçu pour les installations compactes nécessitant une action linéaire rapide et répétable à basse tension CC.

Principales caractéristiques

• Boîtier cylindrique protégé contre la poussière et les dommages mécaniques
• Réponse rapide avec champ magnétique concentré pour une commande précise
• Disponible en basses tensions CC (12 V, 24 V) avec course et options de fixation configurables
• Intégration électrique simple avec fils de connexion et montage par vis

Applications typiques

• Automatisation industrielle : tri, emballage et machines d'assemblage
• Distributeurs et billetterie : mécanismes de verrouillage, libération et distribution
• Dispositifs médicaux : gestion de fluides, positionnement d'échantillons et opérations de précision
• Systèmes automobiles : unités de commande, mécanismes de verrouillage
• Appareils grand public : machines à café, contrôle d'accès et équipements ménagers

Avantages / Inconvénients
Avantages :

• Conception tubulaire compacte protégeant les composants internes
• Forte force initiale d'attraction et action rapide
• Efficacité énergétique pour des cycles courts et fréquents et intégration aisée
• Course, puissance et configurations de montage personnalisables

Inconvénients :

• La force diminue avec l'augmentation de la course ; course limitée
• Souvent besoin d'un ressort de rappel pour le retour fiable
• Fonctionnement continu peut générer de la chaleur ; cycle de service et refroidissement à respecter
• Performance sensible à l'alignement et à l'entrefer

Dépannage (problèmes courants et contrôles)

• Pas d'action : vérifier tension d'alimentation, câblage, continuité de la bobine et signal de commande
• Faible force : vérifier la tension nominale, réduire la course, contrôler l'alignement de la tige ou choisir un modèle plus puissant
• Surchauffe : confirmer le cycle de service, la tension correcte et la ventilation ; envisager une version haute température
• Réponse lente : stabiliser l'alimentation, vérifier frottements internes et ressort de rappel
• Bruit/vibrations : sécuriser le montage, vérifier la qualité de l'alimentation et réaligner la tige
• Tige bloquée : inspecter poussière/débris, corrosion ou ressort usé ; remplacer si nécessaire
• Défaillance de la bobine : vérifier surtension, cycle de service inadapté ou problèmes d'isolation

Fiche produit

• Brand: Weilong
• Numéro de modèle : AS 1939 (réf. commerciale : WL1939)
• Tension nominale : DC 12 V ou 24 V (autres tensions basses disponibles)
• Puissance nominale : 3–8 W
• Course : configurable 2–5 mm (personnalisable)
• Force de maintien : environ 350 gf
• Mode de travail : type traction (également disponible en push)
• Service : continu (modèles pour autres cycles disponibles)
• Classe d'isolation : B
• Température de fonctionnement : -10°C à 100°C
• Longueur des fils : 200 mm
• Montage : par vis
• Durée de vie : ~200 000 cycles (dépend de l'application)
• Certifications : CE, RoHS, ISO9001
• MOQ : 1000 pcs ; Capacité d'approvisionnement : ~5000 pcs/semaine
• Délai de livraison : 30 jours ; Port de chargement : Shenzhen
• Conditions de paiement : TT ou LC à vue ; Garantie : 1 an ; Commande d'échantillon : Oui

Caractéristiques techniques

• Brand: Weilong
• Modèle : AS 1939 (WL1939)
• Tensions : DC 12 V / DC 24 V
• Puissance : 3–8 W
• Course : 2–5 mm (personnalisable)
• Force de maintien : ~350 gf
• Cycle de service : 1–100 % (selon modèle)
• Classe d'isolation : B
• Température de fonctionnement : -10°C à 100°C
• Longueur des fils : 200 mm
• Montage : par vis
• Durée de vie : ~200 000 cycles
• Certifications : CE, RoHS, ISO9001
