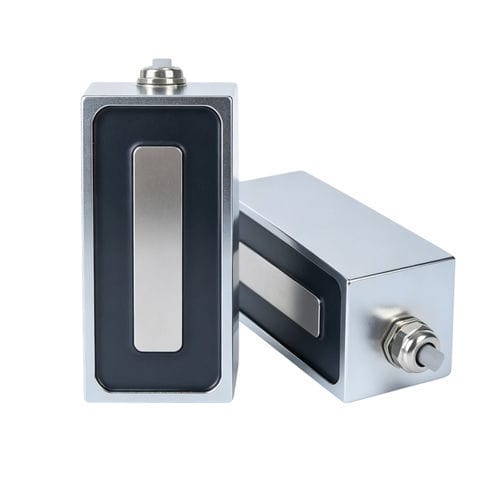

Électroaimant de levage à commutation électrique WL10050

pour tôlede manutentioncompact

Présentation
Le WL10050 est un électroaimant rectangulaire conçu pour des applications industrielles d'attraction magnétique et de levage. Sa forme rectangulaire augmente la surface de contact par rapport aux noyaux ronds, offrant une force de maintien stable pour des pièces ferromagnétiques comme l'acier et le fer.

Principales caractéristiques

• Forte force de maintien : Force de maintien typique d'environ 80 kg.
• Options de tension DC : Versions DC 12V, 18V et 24V (autres sur demande).
• Encombrement réduit : Design rectangulaire pour un contact direct et une intégration efficace.
• Service et température : Versions adaptées au service continu (1–100%) avec plage de fonctionnement −10°C à 100°C.
• Construction : Boîtier en acier au carbone, bobine en cuivre isolée, câble de 200 mm, montage par trous de vis.

Détails du produit WL10050
L'appareil comprend typiquement un noyau en fer, une bobine en cuivre isolée et un boîtier de protection. Il est activé en appliquant la tension DC spécifiée ; la force magnétique est proportionnelle au courant et peut être ajustée via l'alimentation ou le circuit de commande. Certaines variantes intègrent une conception anti-résidus magnétiques ou des revêtements pour la résistance à la corrosion.

Fiche technique (extrait)
Brand: Weilong Technology
Model: WL10050
Tensions nominales (V): DC 12V, 18V, 24V
Puissance nominale (W): 14–20 W
Force de maintien: 80 kg
Résistance: 68 Ω
Longueur du câble: 200 mm
Classe d'isolation: B
Température de fonctionnement: −10°C à 100°C
Cycle de service: 1–100% (modèles pour service continu disponibles)
Durée de vie: ~100 000 cycles
Montage: Trous de vis
Étanchéité: Aucune (revêtements optionnels possibles)
Certification: CE, RoHS, ISO9001
MOQ: 1000 pcs / Délai: ~30 jours / Capacité: ~5000 pcs/semaine

Avantages et inconvénients

• Avantages : Surface de contact plus grande et meilleure force de maintien que les aimants ronds ; contrôle précis via le courant ; compact et adaptable ; tensions/tailles/forces personnalisables.
• Inconvénients : Nécessite une alimentation continue pour maintenir l'attraction ; risque de surchauffe en usage prolongé (gestion thermique recommandée) ; n'agit que sur matériaux ferromagnétiques ; conception inappropriée ou surcharge peut endommager la bobine.

Guide de dépannage

• 1. Faible puissance magnétique
  • Causes : Tension insuffisante ou instable, mauvais contact ou interstice, vieillissement de la bobine.
  • Solutions : Stabiliser l'alimentation ; garantir une surface de contact plane ; enlever rouille/saleté ; réparer ou remplacer la bobine.
• 2. Surchauffe
  • Causes : Energisation prolongée, refroidissement insuffisant, température ambiante élevée.
  • Solutions : Respecter le cycle de service ; vérifier tension/courant ; ajouter refroidissement ou choisir modèle haute température.
• 3. Absence de réaction
  • Causes : Défaut d'alimentation, bobine endommagée, défaillance du circuit de commande.
  • Solutions : Vérifier câblage et alimentation ; tester la bobine au multimètre ; remplacer les composants défectueux.
• 4. Libération lente ou rémanence
  • Causes : Aimantation résiduelle, temporisation du circuit ou blocage mécanique.
  • Solutions : Utiliser une impulsion de démagnétisation ou inversion de polarité ; ajouter libération mécanique (ressort) ; sélectionner noyau à faible rémanence.
• 5. Consommation énergétique excessive
  • Causes : Tension/courant incorrects, isolation dégradée, bobine inefficace.
  • Solutions : Utiliser une alimentation adaptée ; contrôler l'isolation ; remplacer par une variante écoénergétique.
• 6. Problèmes de fixation mécanique
  • Causes : Vis desserrées, vibrations, installation incorrecte.
  • Solutions : Serrer la quincaillerie ; ajouter anti-vibration ; suivre les instructions d'installation.
• 7. Endommagement ou brûlure de la bobine
  • Causes : Surtension/surdébit, surchauffe, perte d'isolation.
  • Solutions : Installer protections (fusibles/thermostats) ; utiliser régulateurs de tension ; remplacer bobines brûlées.
• 8. Champ magnétique résiduel
  • Causes : Hystérésis du noyau, énergisation continue.
  • Solutions : Conception anti-résidus ; impulsions inverses ; choisir matériau de noyau adapté.

Applications
Utilisé en automatisation et robotique pour le positionnement de pièces métalliques, manutention et levage de plaques/feuilles, systèmes d'emballage et de tri, serrures magnétiques, postes de soudage et bancs d'essai automobile, pinces magnétiques et gabarits industriels. Conceptions sur mesure disponibles.

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL10050
• Tensions nominales : DC 12V, 18V, 24V (autres options DC possibles)
• Puissance nominale : 14–20 W
• Force de maintien : 80 kg (référence)
• Résistance : 68 Ω
• Longueur du câble : 200 mm
• Classe d'isolation : B
• Température de fonctionnement : −10°C à 100°C
• Cycle de service : 1–100% (variantes pour service continu disponibles)
• Durée de vie : ~100 000 cycles
• Matériau : Boîtier en acier au carbone / noyau en acier magnétique
• Montage : Trous de vis
• Certifications : CE, RoHS, ISO9001
• MOQ / Délai / Capacité : ~1000 pcs / 30 jours / 5000 pcs par semaine
