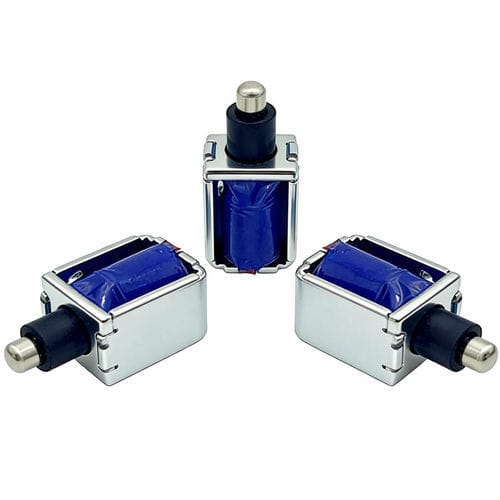

Électro-aimant linéaire WL0415

miniaturecompact24 volts

Aperçu
Un solénoïde mini push-pull est un petit dispositif électromécanique qui convertit l'énergie électrique en mouvement linéaire précis en faisant circuler un courant électrique dans une bobine en cuivre pour générer un champ magnétique qui déplace une tige métallique. Il peut être configuré pour pousser ou tirer selon l'orientation. Les solénoïdes mini push-pull sont largement utilisés dans les serrures électroniques, distributeurs automatiques, dispositifs médicaux, robotique et autres applications exigeant une action mécanique compacte, rapide et précise sur de courtes courses.

Résumé
Le solénoïde mini push-pull est compact, rapide et simple, adapté aux situations où un mouvement linéaire fiable est requis mais l'espace d'installation est limité. Les ingénieurs choisissent la variante selon la tension, la course et la force nécessaire pour l'application.

Principe de fonctionnement

• Un courant électrique est appliqué à la bobine en fil de cuivre.
• Un champ magnétique se génère autour de la bobine.
• Une tige ferromagnétique à l'intérieur du solénoïde est attirée dans le champ magnétique, produisant un mouvement linéaire (pousser ou tirer selon la configuration).
• Un ressort de rappel (ou équivalent) repousse la tige lorsque l'alimentation est coupée.
• Le mécanisme assure un mouvement linéaire rapide, précis et répétitif grâce à l'attraction magnétique simple.

Applications

• Automatisation industrielle (actionneurs, mécanismes de commande)
• Serrures intelligentes et systèmes de verrouillage électroniques
• Distributeurs automatiques (mécanismes de libération des produits)
• Dispositifs médicaux (vannes, pompes nécessitant une action linéaire précise)
• Robotique (actionneurs linéaires pour mécanismes)
• Équipements de bureau : imprimantes, caisses enregistreuses, casiers électroniques

Avantages & Inconvénients

• Avantages : encombrement réduit pour espaces restreints, réponse rapide, fonctionnement électromagnétique simple et fiable, coût relatif faible, disponible en plusieurs tensions/courses/forces, longue durée de vie avec peu de pièces mécaniques.
• Inconvénients : force maximale limitée par rapport aux dispositifs électromagnétiques plus grands, course généralement courte, chauffe de la bobine en cycles de service élevés ou fonctionnement continu si la dissipation thermique n'est pas gérée, nécessite la spécification correcte de la tension pour éviter les dysfonctionnements ou la surchauffe.

Conseils de conception et de sélection

• Sélectionnez la tension requise (souvent 5V, 12V, 24V DC ou sur mesure) pour correspondre à l'alimentation et éviter la surchauffe de la bobine.
• Spécifiez la longueur de course (courses mini typiques : ~2 mm à 10 mm ; de nombreux modèles 2–5 mm standard ; personnalisation possible pour des courses plus longues).
• Définissez la force de traction/poussée requise (dépend de la puissance de la bobine, du design du circuit magnétique, du matériau de la tige, de la position de la course et de l'entrefer).
• Choisissez le cycle de service : intermittent (courts cycles) ou continu (longs cycles) ; pour des opérations fréquentes, optez pour des modèles conçus pour service continu avec gestion thermique appropriée.
• Vérifiez les contraintes d'encombrement et les conditions environnementales (plage de températures, humidité, exposition poussière/eau, vibrations).
• Évaluez les tests qualité : test de force, test de température, test de durée de vie, test de résistance électrique pour garantir la durée de vie attendue.

FAQ - points clés

• Tensions courantes : 5V, 12V, 24V DC ; d'autres tensions sur mesure possibles.
• Longueurs de course typiques : généralement 2 mm à 5 mm ; des courses personnalisées peuvent être fournies.
• Facteurs influençant la force : tension/courant de la bobine, conception du circuit magnétique, matériau de la tige, longueur de course et entrefer.
• Certaines conceptions peuvent fonctionner en continu si la chaleur est maîtrisée ; d'autres sont uniquement en service intermittent.
• Durée de vie attendue : un micro solénoïde bien conçu peut atteindre des centaines de milliers à des millions de cycles selon le cycle de service, la charge mécanique, l'environnement et les matériaux.

Caractéristiques / Spécifications techniques

• Model NO.: WL0415 Mini Push Pull Solenoid
• Actionneur : Électrique
• Forme de connexion : Filetage
• Type : Action directe
• Matériau : Boîtier en acier au carbone
• Pression : Pression ordinaire
• Structure de vanne : Structure à piston action directe
• Alimentation : DC 3-24V (plage pour variantes de solénoïde)
• Application : Usage industriel
• Type de fonctionnement : Tirer et pousser
• MOQ : 500 PCS
• Revêtement : Revêtement Zn
• Température de fonctionnement : -30℃ à 80℃
• Classe d'isolation & protection : Classe B
• Emballage de transport : Boîte brune
• Spécification : Série Frame PushPull
• Trademark : Weilong
• Origine : China
• HS Code : 8505909090
