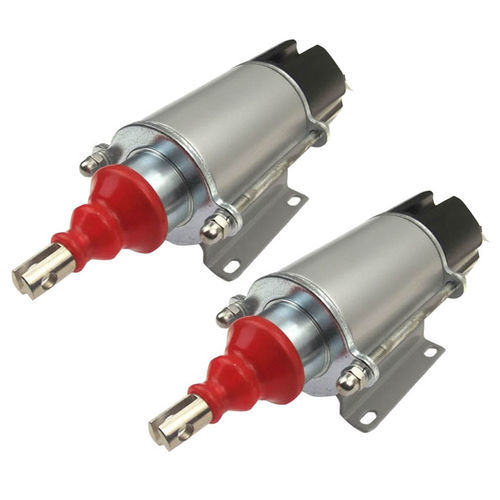

Ventouse électromagnétique WL2584

linéairede verrouillagesans entretien

Présentation du produit
Un solénoïde de traction, aussi appelé solénoïde de tirage ou solénoïde linéaire, est un actionneur électromagnétique produisant un mouvement linéaire d'attraction lorsqu'il est alimenté. Il convertit l'énergie électrique en déplacement mécanique en attirant une tige (plunger) dans la bobine. Les usages typiques comprennent le poussage, le tirage, le verrouillage ou le déclenchement de mécanismes. Sa conception simple (bobine, tige, ressort, boîtier) permet une action linéaire précise et répétable, adaptée aux systèmes d'automatisation industrielle et de contrôle.

Principales caractéristiques
Le solénoïde de traction WL2584 propose une construction compacte, une réponse rapide et des options de réglage de course et de force. Il fonctionne sur des tensions DC standard (généralement 12V ou 24V) avec options personnalisables, et peut être utilisé en service continu ou intermittent avec gestion thermique appropriée.

• Conception compacte bobine-plunger
• Réponse rapide et grande répétabilité
• Tensions standard et personnalisables (ex. 12V, 24V ; option AC220V indiquée)
• Course ajustable (10–20 mm) et force d'attraction (40 N nominal)
• Adapté aux cycles continus ou intermittents (respecter le service nominal)
• Construction économe en énergie et faible entretien

Applications
Applications typiques des solénoïdes de traction :

• Automatisation industrielle : positionnement, verrouillage et mécanismes de libération
• Systèmes de verrouillage et serrures électroniques
• Distributeurs automatiques et équipements de distribution
• Actionneurs automobiles : serrures, vannes, composants de transmission
• Appareils médicaux nécessitant un actionnement précis
• Automatisation de bureau, robotique et électronique grand public

Avantages & Inconvénients
Avantages : intégration simple, coût réduit, réponse rapide et possibilités de personnalisation pour tension, course et force. Inconvénients : la force diminue avec l'augmentation de la course, échauffement en fonctionnement continu, course limitée par rapport à des actionneurs motorisés, risque de bruit ou vibrations.

Dépannage (Problèmes courants — Causes & Solutions)

• Le solénoïde ne s'actionne pas
  • Causes : absence d'alimentation, tension incorrecte, bobine ouverte/gravement endommagée, défaut de câblage ou de commande
  • Solutions : vérifier la tension, réparer le câblage, remplacer la bobine, contrôler le circuit de commande
• Force d'attraction faible
  • Causes : tension/courant insuffisant, entrefer trop grand, désalignement, défaut partiel de bobine
  • Solutions : assurer l'alimentation nominale, corriger l'alignement, réparer ou remplacer les composants
• Surchauffe
  • Causes : dépassement du cycle de service, surtension, mauvaise ventilation
  • Solutions : respecter le cycle de service, améliorer le refroidissement, choisir un modèle à meilleure dissipation thermique
• Plunger bloqué
  • Causes : saleté, manque de lubrification, ressort endommagé
  • Solutions : nettoyer, lubrifier, remplacer ressorts ou pièces détériorées
• Bruit ou vibration
  • Causes : fixation lâche, désalignement, pièces usées
  • Solutions : sécuriser la fixation, réaligner, remplacer les pièces usées
• Fonctionnement intermittent
  • Causes : connexions électriques lâches, alimentation instable, dégradation de la bobine
  • Solutions : sécuriser les connexions, stabiliser l'alimentation, remplacer la bobine

Conseils d'entretien préventif

• Utiliser la tension et le cycle de service nominal
• Maintenir le solénoïde et le plunger propres
• Vérifier l'alignement lors de l'installation
• Assurer une ventilation adéquate et éviter les surcharges
• Inspecter régulièrement câbles et connecteurs
• Employer une alimentation stable

Caractéristiques techniques

• Brand: Weilong Technology
• Model Number: WL2584
• Rated Voltage (V): AC220V 611A
• Rated Power (W): 180-200W
• Work Mode: Pull Type
• Holding Force (N): 40 N
• Stroke (mm): 10-20 MM (customizable)
• Working Duty: 25%
• Service Life: 200 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Superior Magnet Iron
• Lead Wire Length (mm): 200 MM
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
