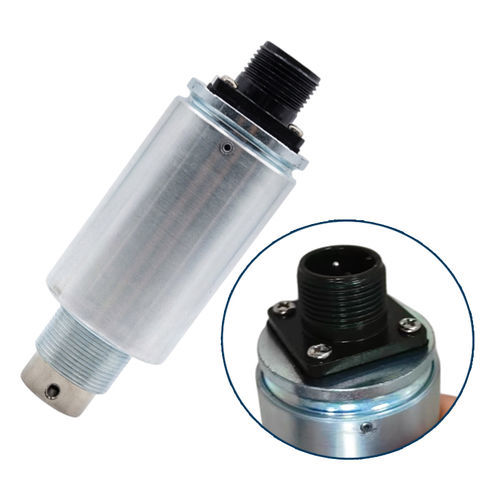

Ventouse électromagnétique WL4297

linéairede verrouillagetubulaire

Vue d'ensemble
Un solénoïde tubulaire de traction attire un noyau (plunger) dans une bobine cylindrique lorsqu'il est alimenté, produisant un mouvement linéaire. Il se compose d'une bobine cylindrique, d'un boîtier ferromagnétique et d'un noyau mobile. Lorsque le courant traverse la bobine, un champ magnétique se forme et le noyau est attiré dans la bobine, générant un déplacement rectiligne. Les solénoïdes tubulaires utilisent une conception fermée qui offre une meilleure stabilité et une performance magnétique constante par rapport aux modèles à châssis ouvert, adaptés aux espaces confinés et à l'automatisation industrielle.

Principales caractéristiques et avantages

• Corps cylindrique compact pour protection contre la poussière et les dommages mécaniques
• Conception fermée (tubulaire) pour la stabilité et un circuit magnétique constant
• Disponibles en plusieurs tailles et tensions DC (options courantes : 12 V, 24 V) pour applications OEM et personnalisées
• Haute densité de force et réponse rapide adaptées au contrôle de mouvement et à l'automatisation industrielle
• Fonctionnement discret et économe en énergie ; configurable (tension, course, force) selon les besoins

Applications

• Systèmes d'automatisation : actionnement de leviers, vannes, interrupteurs et mouvements linéaires précis
• Systèmes de verrouillage et contrôle d'accès (distributeurs automatiques, serrures électroniques)
• Dispositifs médicaux nécessitant un mouvement linéaire précis
• Automobile : serrures de portes, actionneurs de systèmes carburant, commandes liées à la transmission
• Équipements de bureau et machines d'impression (photocopieurs, imprimantes)
• Équipements d'emballage, textile et petits équipements industriels dans les espaces contraints

Avantages et inconvénients
Avantages

• Forte force pour une taille compacte et circuit magnétique efficace
• Structure tubulaire fermée protégeant les pièces internes contre la poussière et l'humidité, améliorant la longévité
• Réponse linéaire rapide adaptée aux équipements à grande vitesse et aux tâches d'automatisation répétitives
• Paramétrable (tension, course, cycle de service) pour une large gamme d'utilisations industrielles

Inconvénients

• La force diminue lorsque la course augmente — moins efficace pour des applications à très grande course
• Le fonctionnement continu génère de la chaleur ; le cycle de service et le refroidissement doivent être gérés pour les utilisations prolongées
• Nécessite une alimentation continue lorsqu'il est excité (sauf pour les modèles à verrouillage), et limité au mouvement linéaire

Dépannage & maintenance (pannes courantes et remèdes)

• Pas de mouvement : vérifier l'alimentation et la tension, inspecter le câblage et les connexions, mesurer la résistance de la bobine pour détecter une coupure, vérifier les signaux de commande.
• Force d'attraction faible : s'assurer de la tension/courant corrects, réduire la course ou choisir un modèle à plus forte force, réduire l'entrefer, vérifier l'alignement.
• Surchauffe : respecter le cycle de service nominal, ajouter ventilation/refroidissement, confirmer la tension correcte, envisager un modèle en service continu si nécessaire.
• Réponse lente : stabiliser l'alimentation, nettoyer/inspecter pour usure ou saleté, vérifier/remplacer le ressort de retour, remplacer la bobine dégradée si nécessaire.
• Bruit/vibrations : serrer la fixation, corriger l'alignement, remplacer les pièces internes usées ; pour un bourdonnement en AC envisager le DC ou la redressement.
• Coincement du noyau : nettoyer les contaminants, appliquer une lubrification appropriée si le design le permet, supprimer les charges latérales et corriger l'alignement, remplacer les pièces endommagées.
• Fonctionnement intermittent : vérifier les connexions électriques lâches, alimentation instable, signal de commande défectueux ou bobine partiellement défectueuse.
• Grillage de la bobine : assurer la tension et le cycle de service corrects, améliorer la dissipation thermique, remplacer le solénoïde défectueux.
• Conseils de maintenance préventive : inspections et nettoyages réguliers, vérifier tension et cycle de service, confirmer l'alignement des pièces, utiliser un boîtier protecteur en environnements agressifs.

Guide de sélection d'un solénoïde tubulaire de traction
1) Définir les besoins mécaniques : force requise (appliquer un facteur de sécurité, typ. 1,5×) et course (la force diminue avec une course plus longue).
2) Adapter l'alimentation électrique et le cycle de service : choisir la tension DC appropriée (6 V / 12 V / 24 V courantes) ; sélectionner un solénoïde prévu pour service intermittent ou continu selon le besoin.
3) Considérer les conditions environnementales et la durabilité : choisir un indice IP et une isolation haute température si nécessaire ; sélectionner des matériaux résistants à la corrosion pour milieux agressifs.
4) Assurer l'intégration physique : confirmer les dimensions, le mode de montage et les options de filetage pour l'installation.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL4297
• Tension nominale (V) : DC 12 V ou 24 V
• Puissance nominale (W) : 80—150 W
• Mode de fonctionnement : Type tubulaire traction/poussée
• Force de maintien : 2,45 kg (selon spécification)
• Course (mm) : 5–10 mm
• Temps de réarmement (s) : 0,1 s
• Durée de vie : 300 000 cycles
• Certifications : CE, ROHS, ISO9001
• Matériau : boîtier en acier carbone avec revêtement zingué
• Longueur des fils (mm) : 200 mm
• Mode d'installation : vis réglable et capuchon
• Tolérance dimensionnelle : +/- 0,1 mm
• Étanchéité : aucune (aucun indice IP spécifié)
• Classe d'isolation : F
• Test Hi-Pot : AC 600 V 50/60 Hz 2 s
• Force de maintien hors excitation : 0
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1–100%
• Profondeur de filetage (mm) : /
• Modalités de paiement : TT, ou LC à vue
• Commande échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs par semaine
• Délai de livraison : 30 jours
• Port d'embarquement : Shenzhen
