Électro-aimant linéaire WL1035

d'auto-maintiencompact24 volts

Présentation

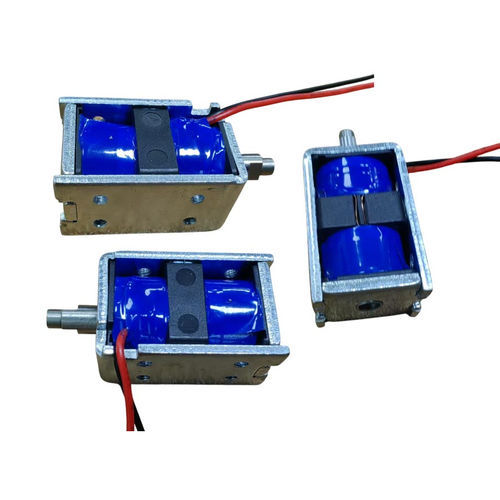

Le solénoïde à verrouillage push-pull Weilong AS 1035 (WL1035) est un actionneur électromécanique qui transforme des impulsions électriques courtes en mouvement linéaire et se verrouille en fin de course sans alimentation continue. Conçu pour des installations compactes nécessitant une faible consommation d'énergie et une réponse rapide.

Principe de fonctionnement
Lors d'une impulsion, la bobine génère un champ magnétique qui déplace le noyau (plunger) vers l'avant ou l'arrière. Un aimant permanent ou un verrou mécanique maintient la position du noyau après l'impulsion, supprimant le besoin d'un courant continu et réduisant la chaleur et la consommation d'énergie.

Applications

• Contrôle d'accès : serrures intelligentes, gâches électroniques
• Distributeurs et mécanismes de distribution
• Appareils médicaux portables et de diagnostic
• Automatisation industrielle : vannes, portails, préhenseurs, effecteurs robotisés
• Automobile : actionneurs de porte, mécanismes de commutation
• Meubles connectés, consignes automatiques, armoires intelligentes

Avantages et inconvénients

• Avantages : fonctionnement par impulsions — consommation moyenne très faible, maintien sans alimentation continue, moins de dégagement de chaleur, encombrement réduit, actionnement rapide.
• Inconvénients : mécanisme de verrouillage plus complexe, peut nécessiter un pilote d'impulsions dédié, valeurs de force de maintien divergentes (voir remarques), usure magnétique/mécanique possible à long terme si mal spécifié.

Dépannage (problèmes courants)

• Absence de mouvement : vérifier l'alimentation, le câblage, les paramètres d'impulsion et l'intégrité de la bobine.
• Impossible de verrouiller : vérifier l'alignement de l'aimant, les obstructions mécaniques et la polarité/durée de l'impulsion.
• Surchauffe : cycle de service excessif ou tension incorrecte.
• Réponse lente : rechercher frottement, débris ou tolérances de montage incorrectes.

Fiche produit (tableau clé)

• Marque : Weilong
• Référence : AS 1035 (WL1035)
• Tensions disponibles : DC 12V, 18V, 24V
• Puissance nominale : 24 W
• Type : Pull / Push
• Force de maintien : indiquée 280 GF (≈2,75 N) à un endroit et 20 N à un autre — vérifier avant commande
• Course (mm) : 3–8 mm (personnalisable, typique 4–8 mm)
• Temps de réarmement : 0,2 s ON, 1,8–2 s OFF (exemple)
• Durée de vie : 100 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau : fer magnétique de qualité
• Longueur des fils : 200 mm
• Fixation : par vis
• Tolérance dimensionnelle : ±0,1 mm
• Classe d'isolation : B (130°C)
• Hi-Pot : AC 600V 50/60Hz 2 s
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : fonctionnement par impulsions, plage 1–100% (ex. 0,2 s ON / 1,8 s OFF)
• MOQ : 1000 pcs; Capacité d'approvisionnement : 5000 pcs/semaine; Délai : 30 jours depuis Shenzhen
• Modalités de paiement : TT ou LC à vue; Garantie : 1 an

Caractéristiques de l'unité

• Boîtier : acier au carbone avec revêtement zingué, finition lisse ; testé 96 h au brouillard salin pour résistance à la corrosion.
• Tige (plunger) : acier au carbone, Ø 4–10 mm, revêtement zingué.
• Bobine : en cuivre pur conçue pour une élévation de température maîtrisée.
• Exemple électrique : résistance 6 Ω, courant ≈12 A, puissance 24 W.
• Tensions disponibles : DC 12V / 18V / 24V ; course configurable 3–8 mm.

Caractéristiques / spécifications techniques

• Marque : Weilong
• Modèle : AS 1035 (WL1035)
• Tensions nominales : DC 12 V, 18 V, 24 V
• Puissance nominale : 24 W
• Résistance : 6 Ω (exemple)
• Courant d'exploitation : ≈12 A (exemple)
• Course : 3–8 mm configurable (typique 4–8 mm)
• Force de maintien : 280 GF (et alternativement 20 N indiqué) — confirmer selon l'application
• Longueur des fils : 200 mm
• Boîtier : acier au carbone zingué (test brouillard salin)
• Tige : acier au carbone zingué (Ø 4–10 mm)
• Classe d'isolation : B (130°C)
• Hi-Pot : AC 600 V 50/60 Hz 2 s
• Durée de vie : 100 000 cycles
• Exemples de cycle : 0,2 s ON, 1,8–2 s OFF (plage 1–100%)
• Température de service : -10°C à 100°C
• Montage : type vis
• Certifications : CE, RoHS, ISO9001
• MOQ / Approvisionnement / Livraison : 1000 pcs MOQ; ~5000 pcs/semaine; 30 jours depuis Shenzhen
