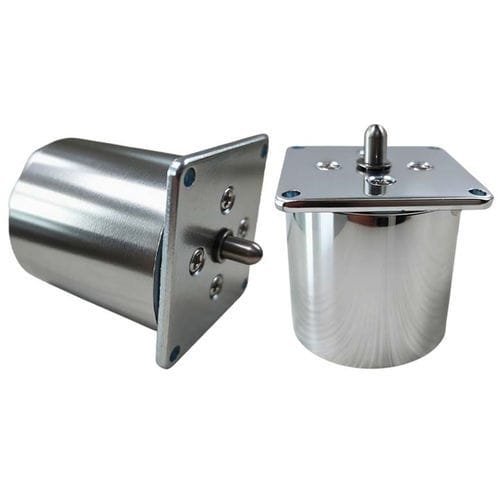

Électro-aimant linéaire WL4343

sans entretientubulairecompact

Présentation du produit
Le solénoïde tubulaire poussée/traction WL4343 est un actionneur électromécanique linéaire qui convertit le courant électrique en mouvement rectiligne répétable. Il comprend un boîtier tubulaire, une bobine et un noyau mobile réalisant des courses en poussée et en traction. La conception tubulaire améliore l'efficacité magnétique, protège les composants internes et convient aux installations compactes.

Qu'est-ce qu'un solénoïde tubulaire poussée/traction ?
Un dispositif électromécanique qui génère une force linéaire grâce à un champ magnétique induit par une bobine. Selon la configuration, le noyau peut agir en poussée ou en traction. Usages courants : automatisation industrielle, systèmes de verrouillage, distributeurs automatiques et applications nécessitant un mouvement linéaire précis en espace restreint.

Caractéristiques

• Conception tubulaire compacte permettant un gain de place et la protection des éléments internes
• Bon rapport force/taille avec circuit magnétique efficace
• Conçu pour fonctionner en poussée et en traction
• Disponible en tensions DC courantes (6 V, 12 V, 24 V) et en options personnalisables
• Consommation électrique faible selon les configurations
• Boîtier en acier au carbone avec revêtement; certaines variantes offrent une étanchéité
• Adapté au fonctionnement à haute fréquence si spécifié

Applications

• Automatisation industrielle : tri, emballage et systèmes robotiques
• Mécanismes de verrouillage et serrures intelligentes
• Distributeurs automatiques et bornes (distribution/gestion des pièces)
• Automobile : actionneurs pour carburant, serrures et vannes de contrôle
• Dispositifs médicaux nécessitant un contrôle précis des fluides ou des mécanismes
• Équipements de bureau : imprimantes, photocopieurs et scanners
• Toute application nécessitant une action linéaire compacte et répétable

Avantages et inconvénients
Avantages

• Circuit magnétique fermé pour une transmission de force efficace
• Empreinte réduite adaptée aux designs contraints en espace
• Protection par boîtier tubulaire contre la poussière et les chocs (pour variantes certifiées)
• Fonctionnement rapide, précis et répétable pour des cycles fréquents
• Construction simple et entretien réduit

Inconvénients

• Course limitée comparée à certains autres actionneurs linéaires
• Risque de chauffe en fonctionnement continu prolongé ou en cas de tension inappropriée
• La force disponible diminue avec l'augmentation de la course
• Nécessite le choix correct de la tension et du cycle de service pour éviter la surchauffe
• La personnalisation peut augmenter le coût

Guide de dépannage (problèmes courants et remèdes)

• Pas de déplacement : vérifier l'alimentation et le câblage, contrôler la tension, mesurer la continuité de la bobine et remplacer si ouverte
• Force faible : vérifier la stabilité de la tension d'alimentation, contrôler la course et l'alignement, inspecter le montage
• Surchauffe : confirmer le cycle de service, utiliser la tension correcte, améliorer le refroidissement ou choisir un modèle pour service continu
• Réponse lente : garantir une alimentation suffisante, réduire la friction ou la contamination du guide, remplacer le ressort de rappel faible
• Bruits ou vibrations : vérifier le serrage de l'installation, éliminer les ondulations d'alimentation, remplacer les pièces usées
• Noyau bloqué/ne revenant pas : nettoyer les contaminations, remplacer un ressort endommagé, corriger le désalignement
• Fonctionnement intermittent : inspecter les connexions, garantir une alimentation stable, tester/remplacer la bobine si défectueuse

Caractéristiques techniques

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
