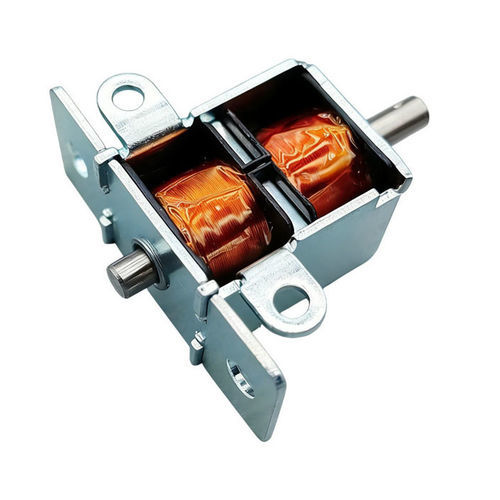

Loquet ouverture à tirer WL0726

à fermeture par pousséeà serrureen fer

Aperçu
Le verrou électromagnétique à verrouillage bistable WL 0726 est un verrou compact et économiseur d'énergie destiné aux systèmes automatisés et aux applications de sécurité. Il reste verrouillé ou déverrouillé sans alimentation continue et nécessite seulement une impulsion pour changer d'état. Convient aux casiers intelligents, distributeurs, bornes automatiques, DAB, armoires médicales et divers dispositifs IoT/industriels. Disponible en DC 6V, 12V et 24V, conçu pour longue durée de vie, faible échauffement et réglage de la force et de la course.

Construction et principe de fonctionnement
Le dispositif se compose d'une bobine et d'un noyau (plunger) avec un mécanisme bistable utilisant un aimant permanent ou un verrou mécanique pour maintenir la position sans excitation continue. Le fonctionnement s'effectue par contrôle par impulsion (typiquement 20–100 ms) ou inversion de polarité pour le basculement bistable. Des variantes supportent des comportements fail-safe ou fail-secure selon les besoins applicatifs.

Principales caractéristiques fonctionnelles

• Conception bistable économisant l'énergie : maintien de la position sans courant continu.
• Réponse rapide et longue durée de vie (typ. 200 000 cycles).
• Force de maintien et course réglables pour adapter l'installation et la fermeture.
• Options de tension : DC 6V / 12V / 24V.
• Mode de fonctionnement linéaire poussée/traction (plunger push/pull).

Applications

• Casiers intelligents, casiers de colis et solutions de stockage en libre-service.
• Distributeurs automatiques, systèmes de billetterie, bornes automatiques et DAB.
• Armoires et compartiments d'équipements médicaux.
• Verrous de compartiments automobiles et systèmes de contrôle d'accès.
• Automatisation industrielle, dispositifs IoT et équipements de bâtiments intelligents.

Avantages

• Consommation d'énergie très faible comparée aux solénoïdes en service continu (adapté aux systèmes sur batterie).
• Faible génération de chaleur et durée de vie prolongée.
• Conception compacte et légère pour intégration dans les espaces restreints.
• Personnalisable en tension, course et force de maintien.
• Paramétrable en configuration fail-safe ou fail-secure.

Inconvénients

• Nécessite une électronique de commande par impulsion précise, augmentant la complexité système.
• Coût initial potentiellement supérieur aux solénoïdes non verrouillables simples.
• Dans certains cas, le temps de réarmement et la force de maintien peuvent différer par rapport aux conceptions en service continu.

Dépannage (résumé)

• Le verrou ne s'active pas : vérifier la tension d'alimentation, le signal d'impulsion (20–100 ms), le câblage et la continuité de la bobine.
• Le verrou s'actionne mais ne verrouille pas : augmenter l'énergie/longeur d'impulsion dans les limites; inspecter le verrou/aimant interne; vérifier l'alignement mécanique.
• Force de verrouillage insuffisante : vérifier la tension stable; envisager un modèle à plus grande force; vérifier l'usure ou les obstructions.
• Surchauffe de la bobine : éviter l'alimentation continue; assurer la tension correcte et réduire le cycle de service.
• Fonctionnement instable : resserrer les connexions électriques; utiliser un circuit de commande stable; envisager un boîtier IP pour l'environnement.
• Vibrations/bruit : vérifier les fixations et l'alignement; remplacer les pièces usées.
• Verrou bloqué : s'assurer de l'application de l'impulsion inverse pour les types bistables; dégager les blocages; remplacer l'unité défectueuse si nécessaire.

Conseils de conception et d'intégration
Identifier les contraintes de l'application (espace, environnement, fail-safe vs fail-secure, source d'énergie). Définir les paramètres électriques (tension : 6/12/24V DC, impulsion 20–100 ms, courant/puissance) et mécaniques (course typique 5–10 mm, force de maintien requise, type de plongeur, montage). Choisir entre aimant magnétique et verrou mécanique selon les compromis. Prendre en compte les limites thermiques/cycles et sélectionner un fil de bobine avec marge. Spécifier le degré de protection IP pour l'extérieur et la protection anticorrosion si nécessaire. Intégrer un pilote adapté (MOSFET/driver), implémenter le contrôle par impulsion ou inversion de polarité et prévoir un retour d'état optionnel. Valider la durée de vie par essais de cycles, thermiques, vibration et corrosion. Options de personnalisation : tension, course, force, montage, connecteur et revêtements.

Caractéristiques techniques

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
