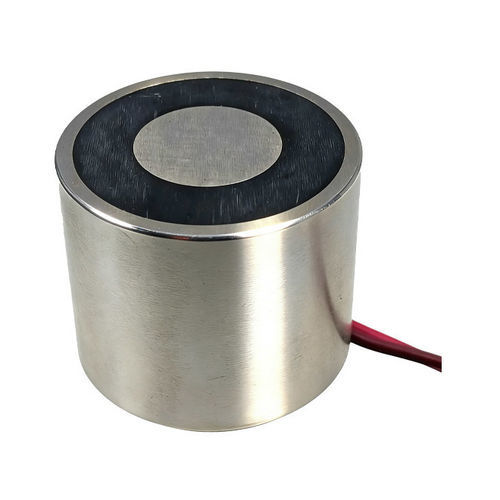

Ventouse électromagnétique WL3529

de verrouillaged'auto-maintiencompact

Aperçu du produit
Le WL3529 est un électroaimant à verrouillage (bistable) combinant un aimant permanent et une bobine électromagnétique pour maintenir sa position sans alimentation continue. Disponible en 12V et 24V DC, il mesure Ø35×29 mm et fournit une force de maintien nominale de 30 kg (≈300 N). Conçu pour des applications embarquées et d'automatisation nécessitant faible consommation et maintien sécurisé en cas de coupure de courant.

Principaux usages / Applications

• Automatisation industrielle et systèmes de contrôle intelligents
• Mécanismes de verrouillage de sécurité et contrôle d'accès
• Systèmes alimentés par batterie et distribution d'énergie
• Robotique et production intelligente
• Équipements médicaux, transports, distributeurs automatiques et systèmes embarqués compacts

Avantages

• Consommation très faible : l'énergie n'est nécessaire que pour les impulsions de commutation
• Maintien de la force de verrouillage hors tension, améliorant la sécurité
• Réduction de l'échauffement de la bobine et durée de vie prolongée grâce à l'alimentation intermittente
• Format compact Ø35×29 mm adapté aux installations contraintes
• Commutation rapide et fiable avec une commande de polarité adaptée

Limitations / Considérations

• Requiert un circuit de commande à inversion de polarité pour la libération, ce qui augmente la complexité
• Conception magnétique plus complexe que pour un électroaimant non verrouillant
• Coût initial potentiellement plus élevé à cause des aimants permanents
• Performance sensible à l'entrefer et à la planéité d'installation; des signaux de commande incorrects peuvent empêcher la commutation
• Les aimants permanents peuvent se dégrader à haute température

Comment choisir un électroaimant à verrouillage

• Définir la force de maintien requise (N) : prendre en compte le poids, la surface de contact, un facteur de sécurité (gén. 2–3×) et l'entrefer
• Choisir la tension et la compatibilité du driver : options courantes 12V et 24V DC ; vérifier que le driver supporte les impulsions et l'inversion de polarité
• Vérifier le cycle de service et le profil de commutation : estimer les impulsions par heure/jour, la durée des impulsions (ms) et les limites thermiques (cycle recommandé 10%)
• Confirmer les dimensions et la fixation : Ø35×29 mm, filetage M5×H19, sortie de câble et type de connecteur
• Évaluer l'environnement : température de fonctionnement, humidité, poussière/huile et niveau de protection requis
• Valider la fiabilité : durée de vie (>500 000 cycles), classe d'isolement B, essai hi-pot AC750V/2s et documents de test
• Demander des personnalisations si nécessaire : plage de force, tension, longueur de cable, étanchéité, finition de surface et variantes de montage

FAQ — Réponses sélectionnées

• Qu'est-ce qu'un électroaimant à verrouillage ? — Un actionneur magnétique bistable qui conserve son état sans courant continu grâce à un aimant permanent et une bobine de commutation.
• En quoi diffère-t-il d'un électroaimant classique ? — Les électroaimants classiques nécessitent un courant continu pour maintenir la force ; le type verrouillant conserve l'effort hors tension.
• Faut-il une polarité inverse pour libérer ? — Oui, la libération s'obtient en appliquant une polarité/courant inverse ou via une commande adaptée.
• Quelles tensions sont disponibles ? — Généralement 12V et 24V DC (tensions sur demande possibles).
• Est-il sûr en cas de coupure de courant ? — Oui, il maintient la force de maintien hors tension si l'installation est correcte.

Fiche technique (résumé)
Nom du produit : Permanent Electromagnet
Modèle : WL3529 (listé WL-3529-24V dans certaines fiches)
Taille : Ø35 × H29 mm
Force de maintien : 30 kg (≈300 N)
Tension : DC 12V / 24V
Puissance (impulsion) : 28 W
Cycle recommandé : 10%
Classe d'isolement : B
Essai diélectrique (Hi-Pot) : AC 750V / 2s
Durée de vie : >500 000 cycles
Poids net : 168 g
Filetage de montage : M5 × H19
Sortie de câbles : sortie inférieure 25 cm (personnalisable)
Mode d'action : Alimenter pour libérer (inversion de polarité requise)
Finition : électroplacage zinc
Matériaux : corps en acier, bobinage en fil émaillé
MOQ : 2 pcs ; commandes d'échantillons acceptées
Garantie : 2 ans
Certifications : CE, RoHS
Origine : Dongguan, Guangdong

Caractéristiques / spécifications techniques

• Modèle : WL3529 (WL-3529-24V)
• Type : Électroaimant à verrouillage / permanent (bistable)
• Force de maintien : 30 kg (≈300 N)
• Tensions : DC 12V, DC 24V
• Puissance (impulsion) : 28 W
• Cycle recommandé : 10%
• Classe d'isolement : B
• Hi-Pot : AC 750V / 2s
• Durée de vie : >500 000 cycles
• Poids net : 168 g
• Montage : M5 × H19
• Sortie de câble : bas 25 cm (personnalisable)
• Finition : électroplacage zinc
• Matériaux : acier, fil émaillé
• Action : alimenter pour libérer (inversion de polarité requise)
