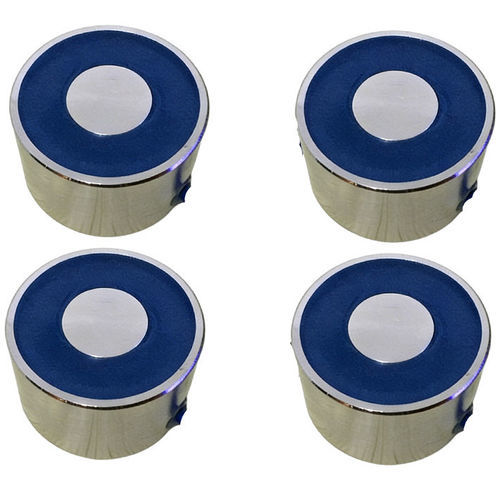

Aimant de maintien WL4025

cylindriquepour applications automobilespour équipement électronique

Présentation
Un électro-aimant de maintien rond est un électro-aimant alimenté en courant continu conçu pour la préhension contrôlée d'objets métalliques ferromagnétiques. La forme ronde assure une répartition homogène du champ magnétique et une interaction constante avec les surfaces métalliques planes. Ce produit est destiné à un usage industriel et est disponible avec des options pour le service continu, la tension personnalisée, le diamètre/longueur de câble et le revêtement.

Caractéristiques clés
L'aimant génère une force magnétique uniquement lorsque le courant circule dans la bobine interne en cuivre ; ce n'est pas un aimant permanent. Il offre une forte force de maintien dans un corps rond compact, une construction étanche pour une durabilité industrielle, des variantes pour service continu et un revêtement zinc (ou nickel/époxy) pour la résistance à la corrosion. Les performances électriques et thermiques peuvent être optimisées par le choix de la tension et du cycle de service.

Avantages

• Force de maintien contrôlable via alimentation DC ; activation/désactivation instantanée.
• Force de maintien élevée par rapport à la taille compacte ; variantes pour service continu (100% ED) disponibles.
• Construction étanche et revêtement résistant à la corrosion adaptés aux environnements industriels.
• Faible maintenance et longue durée de vie si utilisé selon les spécifications.

Inconvénients

• Nécessite une alimentation continue pour maintenir la force de maintien ; pas de maintien hors tension.
• Génération de chaleur possible en utilisation prolongée ; une gestion thermique adéquate est requise pour les applications en service continu.
• La force de maintien dépend fortement de l'état de la surface de contact (planéité, peinture, rouille) et du matériau (doit être ferromagnétique).
• Magnétisme résiduel possible selon le type d'acier et le circuit magnétique.

Applications

• Automatisation industrielle : maintien de pièces métalliques pendant l'usinage, le soudage ou l'assemblage.
• Verrouillage de sécurité et serrures électromagnétiques pour contrôle d'accès et portes industrielles.
• Robotique : maintien de pièces en acier lors des opérations d'assemblage et de manutention.
• Équipements de transport, distributeurs automatiques, dispositifs médicaux et de laboratoire nécessitant un maintien stable et silencieux.

Fiche technique (extrait)
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 500 000 cycles (env.)
Certification: CE, ROHS, ISO9001
Material: Carbon steel housing with zinc coating (nickel/epoxy options)
Lead Wire Length (mm): 200 (personnalisable)
Install Style: screw (profondeur filetage M5 * 6)
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes (étanche)
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C à 100°C
Duty Cycle: 1–100% (service continu disponible)
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs par semaine
Delivery Time: 30 Days
Port of Loading: Shenzhen

Remarques sur les performances et le choix
La force de maintien publiée est mesurée dans des conditions idéales (acier doux, surface plane et lisse, contact complet, pas d'entrefer). Les conditions réelles (peinture, rouille, tôles fines, rugosité) réduisent la force ; prévoir une marge de sécurité de 30–50%. Les tensions DC standard incluent 12V, 24V et 48V ; 24V DC est courant en automatisation industrielle. Les variantes pour service continu (100% ED) nécessitent une dissipation thermique et une gestion appropriée de la chaleur.

Caractéristiques / Spécifications techniques

• Brand: Weilong Technology
• Model: WL 4025
• Rated Voltage: DC 24V
• Rated Power: 4.5 W
• Attraction Force: 3500 GF
• Work Model: Holding suction (maintien électromagnétique)
• Service Life: ~500 000 cycles
• Material / Housing: Acier au carbone avec revêtement zinc (options nickel/époxy)
• Lead Wire Length: 200 mm (personnalisable)
• Install Style: montage par vis (profondeur filetage M5 * 6)
• Ingress / Water-proof: yes (étanche)
• Insulation Class: F (155°C)
• Resistance: 132 ohm
• Operating Temperature Range: -10°C à 100°C
• Duty Cycle: 1–100% (service continu disponible)
• Reset Time: 1 s
• MOQ / Supply: MOQ 1000 pcs ; capacité d'approvisionnement ~5000 pcs/semaine
• Typical Delivery Time: 30 days
