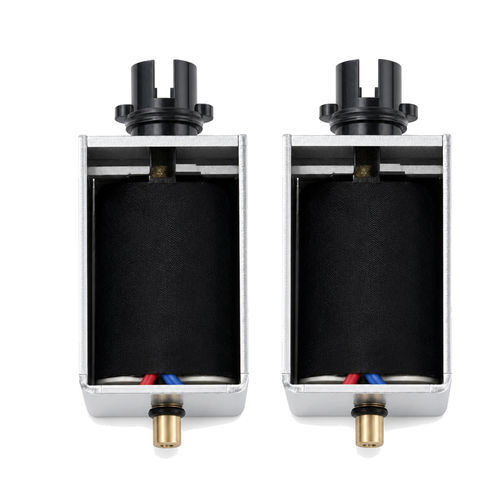

Actionneur électrique WL1240

linéairerotatifen alliage métallique

Présentation
Actionneur électromagnétique à verrouillage conçu pour rester verrouillé en position sortie ou rentrée sans alimentation électrique continue. Un aimant permanent fournit la force de maintien : l'actionneur conserve sa position sans consommation d'énergie jusqu'à ce qu'une brève impulsion électrique (polarités inverses pour verrouillage/déverrouillage) change l'état. Formats courants : tubulaire, châssis et rotatif ; forces allant de quelques newtons à >100 N. Convient aux systèmes alimentés par batterie ou aux applications IoT où l'efficacité énergétique et la résilience en cas de perte d'alimentation sont nécessaires.

Caractéristiques principales

• Pas de consommation en maintien : l'aimant permanent maintient la position sans alimentation.
• Fonctionnement par impulsions : seules de courtes impulsions électriques sont nécessaires pour changer d'état.
• Bistabilité : deux positions stables (sortie et rentrée) sans énergie continue.
• Faible dissipation thermique et meilleure efficacité qu'un solénoïde sous tension continue.
• Force de maintien moyenne par rapport à la taille ; adaptée aux serrures intelligentes, régulateurs de vanne et appareils portables.

Principe de fonctionnement
L'actionneur combine un aimant permanent et une bobine électromagnétique. Une courte impulsion DC (typiquement 20–100 ms) génère un champ qui renforce ou s'oppose à celui de l'aimant permanent ; des impulsions de polarité opposée commutent les positions verrouillées. L'énergie est consommée uniquement pendant les impulsions de commutation ; sinon l'appareil ne consomme pas de courant en position de maintien.

Applications industrielles
Utilisé lorsque la conservation d'énergie et le maintien en cas de panne sont critiques : serrures intelligentes pour portes/armoires/coffres, verrouillage de prise de recharge VE, commande de vanne pour irrigation distante ou solaire, contrôle d'eau d'appareils ménagers, contrôleurs de débit de gaz médicaux portables, dispositifs de verrouillage/parking automobile, distributeurs automatiques, casiers, compteuses et systèmes de positionnement solaire.

Avantages

• Aucune consommation en veille lorsqu'il est verrouillé.
• Fonctionnement froid avec minimale dissipation thermique en maintien.
• Maintien fail-safe en cas de coupure d'alimentation.
• Adapté aux batteries, idéal pour appareils portables et IoT.
• Circuits de commande simples possibles (décharge de condensateur, pont H pour commande bipolaire).
• Conceptions compactes offrant une force de maintien relativement élevée pour la taille.

Inconvénients

• Commande bipolaire requise (impulsion de polarité inverse pour libérer) sauf avec conceptions à double enroulement.
• Force dynamique (de commutation) plus faible que les solénoïdes alimentés en continu.
• Sensible à la démagnétisation à haute température ou en présence de champs magnétiques externes puissants.
• Commutation plus lente (typiquement 20–100 ms) et course limitée (généralement jusqu'à ~15 mm).

Facteurs influant sur le fonctionnement

• Conception de la bobine et paramètres électriques : tension, courant, résistance, section du fil, nombre de spires (compromis entre force magnétique et rapidité de réponse).
• Énergie d'impulsion : tension correcte, largeur d'impulsion, polarité et synchronisation critiques (trop court = pas d'action ; trop long = surchauffe).
• Force de l'aimant : des aimants plus puissants augmentent la force de maintien mais peuvent rendre la libération plus difficile.
• Charge mécanique et frottement : charge externe, ressort de rappel et frottement interne influent sur l'achèvement de la course et la fiabilité du maintien.
• Température et environnement : haute température augmente la résistance de la bobine et peut démagnétiser les aimants ; humidité/poussière augmentent frottement et corrosion.
• Stabilité de l'alimentation : fluctuations de tension peuvent provoquer des commutations instables, en particulier pour les applications sur batterie ou câbles longs.
• Temps de réponse requis : plongeurs lourds ou bobines mal optimisées ralentissent la réponse.
• Matériaux magnétiques et précision de fabrication : matériaux du noyau/plongeur et tolérances d'entrefer affectent fortement la force générée.
• Conception du circuit de commande : type d'entraînement adapté (pont H, forme d'onde d'impulsion), inversion de polarité, temporisation et composants de protection indispensables.

Dépannage (symptômes courants et vérifications)

• Ne verrouille/déverrouille pas : vérifier amplitude/courant d'impulsion, augmenter la largeur d'impulsion (ex. ~100 ms), vérifier capacité d'inversion de polarité, inspecter les aimants pour dégradation thermique.
• Maintien faible (la charge tire le plongeur) : mesurer la force de maintien, réduire la température, vérifier l'alignement et le contact d'arrêt, envisager un modèle à plus forte force de maintien.
• Fonctionnement intermittent : contrôler les connexions, l'oxydation des contacts/du pont H, composants du circuit de décharge de condensateur et problèmes thermiques des transistors de commande.
• Interférences proches d'autres aimants : éloigner le dispositif de sources magnétiques externes ou ajouter un blindage magnétique ; augmenter le courant d'impulsion si nécessaire.
• Pas de mouvement/pas de bruit : vérifier la continuité et la résistance de la bobine (attendue selon la conception), inspecter le plongeur pour rouille/corrosion, tester avec une source d'alimentation alternative.

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL1240
• Tension nominale : DC 12 V ou 24 V
• Puissance nominale : 10–20 W
• Mode de fonctionnement : type Push-Pull
• Force de maintien : 4000 gf
• Course : 10 mm (personnalisable)
• Temps de réinitialisation : 0,2 s
• Durée de vie : 500 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau : aimant fer supérieur
• Longueur des fils : 200 mm
• Installation : vissée
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : None
• Classe d'isolation : B
• Test Hi-Pot : AC 600 V 50/60 Hz 2 s
• Force de maintien sans excitation : 0
• Température de fonctionnement : -10 °C à 100 °C
• Cycle de service : 1–100 %
• Profondeur de filetage : /
• Conditions de paiement : TT ou LC à vue
• Commande d'échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs par semaine
• Délai de livraison : 30 jours
• Port d'embarquement : Shenzhen
