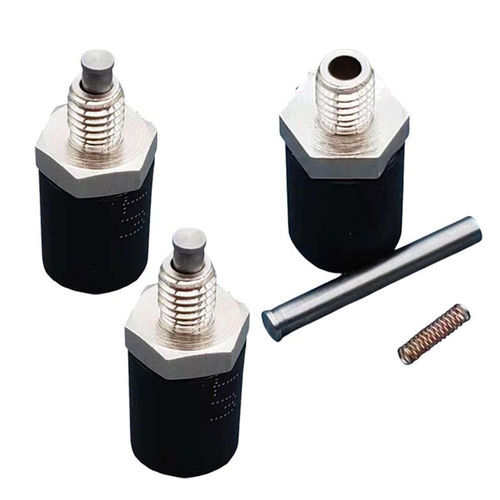

Électro-aimant pour électrovanne WL0916

linéairede verrouillageminiature

Vue d'ensemble
Les solénoïdes tubulaires micro sont des actionneurs électromagnétiques compacts qui transforment l'énergie électrique en mouvement linéaire précis. La référence WL0916 désigne une construction tubulaire avec dimensions typiques et faible course adaptée aux ensembles compacts nécessitant un actionnement push/pull répétable.

Description principale
Disponibles en versions poussante et tirante, ces solénoïdes comportent un boîtier tubulaire sans soudure, une bobine cuivre enroulée de précision, un noyau mobile en acier inox avec revêtement antifriction et un ressort de rappel interne. Options électriques typiques : DC 3 V à 24 V et cycles de service intermittents ou continus (selon modèle). Possibilité d'étanchéité jusqu'à IP67 et traçabilité conforme ISO 9001.

Caractéristiques

• Encombrement réduit : diamètres de boîtier courants 6–20 mm (exemples à partir de 8 mm).
• Course personnalisable : typique 2–5 mm, selon modèle jusqu'à ~15 mm.
• Plages de tension : DC 3 V, 6 V, 9 V, 12 V, 24 V (tolérance ±10% si indiquée).
• Options de service : intermittent ou continu (vérifier les limites thermiques pour usage continu).
• Noyau : acier inox avec revêtement antifriction ; matériaux résistants aux hautes températures (isolant Classe F jusqu'à 155 °C pour certains modèles).
• Étanchéité : options IP40 à IP67 pour environnements agressifs ou lavage.
• Longue durée de vie : objectifs de 200 000 cycles à plus de 1 000 000 selon gestion du cycle.

Détails produit (points fonctionnels)

• Construction : boîtier tubulaire sans soudure (acier haute teneur en nickel ou carbone), bobine cuivre, noyau mobile, ressort de rappel interne.
• Mouvement : action linéaire précise avec faibles charges latérales si alignement correct.
• Circuit magnétique : conception tubulaire concentrant le flux pour un meilleur rapport force/taille.
• Configurations : push (noyau sort à l'excitation) ou pull (noyau rentre à l'excitation).
• Finitions électriques : fils dénudés, connecteurs JST/Molex, broches PCB ou terminaisons personnalisées.

Applications

• Dispositifs médicaux : pompes d'infusion, instruments chirurgicaux, ventilateurs, équipements de diagnostic nécessitant un actionnement précis et nettoyable.
• Automatisation industrielle : commande de petites vannes, verrous de sécurité, pick-and-place, mécanismes compacts.
• Automobile : verrous de porte, modules transmission/carburant, verrous de charge EV et petits mécanismes actionnés.
• Aérospatial & défense : actionnement léger pour avionique et mécanismes satellites.
• Sécurité : serrures électroniques, coffres, systèmes de contrôle d'accès.

Avantages & Inconvénients
Avantages

• Bon rapport force/taille grâce au circuit magnétique tubulaire.
• Course précise et répétable.
• Options matériaux/étanchéité adaptées aux environnements sévères.
• Consommation électrique faible par rapport à l'action fourni si correctement spécifié.

Inconvénients

• Course limitée par rapport aux vérins pneumatiques ou moteurs linéaires.
• Accumulation de chaleur en service continu élevé ; nécessité de gestion thermique.
• La force diminue avec l'extension du noyau (caractéristique force/course).
• Interférences magnétiques possibles à proximité de pièces ferreuses sans blindage.
• Cliquetis audible à l'actionnement pouvant être gênant dans les environnements silencieux.

Dépannage & Maintenance
Contrôles courants : vérifier tension et câblage en cas d'absence de mouvement ; mesurer la résistance de la bobine et inspecter les obstructions si la course est limitée ; contrôler le cycle de service et la ventilation en cas de surchauffe ; vérifier les connexions électriques en cas de fonctionnement intermittent ; nettoyer le tube et contrôler ressort/noyau en cas de blocage. Maintenance préventive : respecter tension et cycle nominaux, maintenir le solénoïde propre, éviter les charges latérales et vérifier périodiquement la résistance et la température de la bobine.

Résumé fiche technique

• Diamètres de boîtier typiques : 6 mm – 20 mm (exemples à partir de 8 mm).
• Options de course typiques : 2 mm – 5 mm (selon conception ; certains jusqu'à ~15 mm).
• Plage de tension : DC 3 V à 24 V (selon modèle).
• Options d'étanchéité : IP40 à IP67.
• Isolation/température : matériaux Classe F disponibles (jusqu'à 155 °C pour certains composants).

Spécifications techniques

• Modèle : WL0916 (référence de la famille produit).
• Dimensions exemple : Ø9,5 × 16 mm.
• Diamètre noyau exemple : Ø2,8 mm.
• Tension nominale exemple : DC 9 V.
• Course exemple : 2,7 mm.
• Force exemple : 10 gf (dépend du modèle).
• Puissance exemple : 1,3 W ; courant exemple : 0,15 A ; résistance exemple : 60 Ω.
• Cycle de travail exemple : continu (vérifier la cote du modèle) ; durée de vie nominale : ≥200 000 cycles (certaines conceptions 1 000 000+ avec gestion appropriée).
• Matériaux : boîtier tubulaire sans soudure, bobine cuivre, noyau inox avec revêtement antifriction, ressort de rappel.
• Normes & options : production ISO 9001, options RoHS/REACH, UL et traçabilité matériaux pour applications médicales disponibles pour variantes spécifiques.
