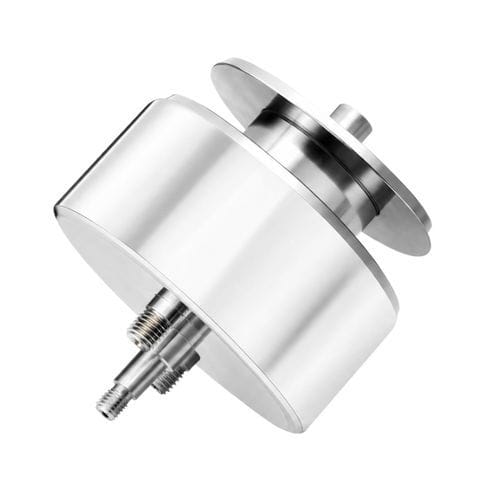

Ventouse électromagnétique WL4020

linéairede verrouillagede triage

Description
Le solénoïde tubulaire push-pull WL4020 est un actionneur linéaire électromécanique conçu pour produire des mouvements de poussée et de traction rapides et répétables en automatisation industrielle. La construction standard comprend une bobine en cuivre, un piston en acier, un ressort de rappel et un boîtier en acier au carbone zingué. (Remarque : référence page produit WL4020 ; entrée fiche technique WL4042.)

Caractéristiques principales

• Conception tubulaire compacte pour intégration dans des espaces réduits
• Temps de réponse courts (ordre des millisecondes) et déplacement linéaire répétable
• Sortie push/pull stable sur courtes courses
• Disponible en 12 V et 24 V CC (autres tensions personnalisables) et plusieurs longueurs de course
• Faible maintenance et conception de bobine économe en énergie
• Options de montage, longueurs de câble et cycles de service sur demande

Fonctionnement
En appliquant une tension CC, le courant dans les enroulements génère un champ magnétique qui attire ou repousse le piston en acier, produisant ainsi un mouvement linéaire de poussée ou de traction. La coupure de l'alimentation permet au ressort de rappel de ramener le piston. La force dépend de la tension/courant, de la longueur de course, du matériau du piston et de la géométrie du circuit magnétique.

Applications

• Automatisation industrielle : éjection, verrouillage, commutation, tri et interfaces convoyeurs
• Machines distributrices, casiers intelligents et mécanismes de verrouillage électroniques
• Actionnements linéaires compacts pour dispositifs médicaux
• Appareils électroménagers, machines d'emballage et équipements textiles
• Systèmes automobiles pour verrouillages et commandes
• Mécanismes haute-vitesse en robotique et systèmes de tri

Avantages et inconvénients

• Avantages : encombrement réduit, réaction rapide, répétabilité prévisible, paramètres électriques/mécaniques personnalisables
• Inconvénients : échauffement de la bobine en cas de cycles élevés (peut réduire la durée de vie) ; la force diminue avec l'augmentation de la course ; forces maximales inférieures aux systèmes pneumatiques/hydrauliques pour charges lourdes

Dépannage (résumé)

• Force faible : vérifier la tension d'alimentation, la résistance de la bobine et une course excessive ; contrôler les interférences magnétiques
• Surchauffe : réduire le cycle de service, vérifier la tension correcte et améliorer la ventilation
• Bloquage/mouvement lent : inspecter la présence de saleté, corrosion, lubrification ou pièces tordues/usées
• Défaillance électrique : mesurer la résistance de la bobine pour détecter bobinages ouverts ou en court-circuit et inspecter les fils

Données techniques et remarques (d'après la fiche)

• Marque : Weilong Technology
• Référence fiche : WL4042
• Référence page : WL4020
• Tension nominale : 12 V CC ou 24 V CC
• Puissance nominale : 20–30 W
• Type : solénoïde tubulaire push-pull
• Force de maintien : ~10–20 N (≈1.8 kg indiqué)
• Course : 5–10 mm
• Temps de réinitialisation : ~30 ms
• Durée de vie : ~100 000 cycles
• Classe d'isolation : F ; Hi-Pot : CA 600 V 50/60 Hz 2 s
• Température de fonctionnement : -10 °C à 100 °C
• Devoir de travail typique : 10%–30% (conception 1%–100%)
• Matériau : boîtier en acier au carbone zingué
• Longueur du fil : 200 mm ; tolérance dimensionnelle : ±0,1 mm
• Certifications : CE, RoHS, ISO9001 ; garantie 1 an ; MOQ 1000 pcs ; capacité 5000 pcs/semaine ; délai ~30 jours ; port : Shenzhen

Caractéristiques / spécifications techniques

• Modèle : WL4020 (page) / WL4042 (fiche)
• Tension de fonctionnement : 12 V CC ou 24 V CC (options personnalisées)
• Puissance : 20–30 W
• Type : tubulaire push-pull
• Force de maintien : env. 10–20 N (valeur de référence 1.8 kg)
• Plages de course : 5 mm, 10 mm
• Temps de réponse / remise à zéro : ~30 ms
• Durée de vie estimée : ~100 000 cycles
• Matériau du boîtier : acier carbone zingué
• Longueur du câble : 200 mm ; tolérance : ±0,1 mm
• Température d'utilisation : -10 °C à 100 °C ; classe d'isolation F
• Cycle de service : conçu 1%–100% ; utilisation type 10%–30%
