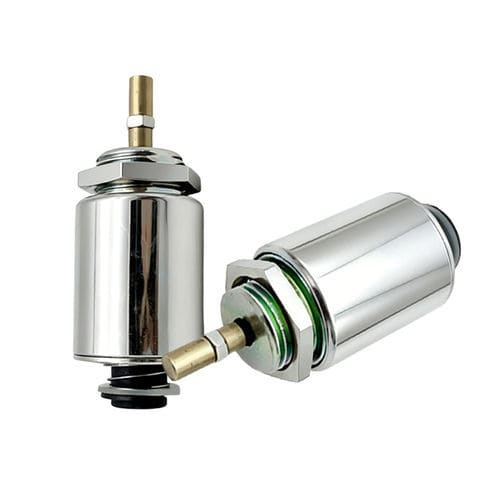

Électro-aimant pour électrovanne WL2532

linéairede verrouillagehaute performance

Présentation du produit
Ce solénoïde tubulaire compact à action poussée/traction convertit l'énergie électrique en mouvement linéaire dans un corps tubulaire étanche. Sa conception permet une forte densité de force magnétique avec des pertes réduites et une protection fiable adaptée aux applications industrielles. Usages typiques : automatisme, distributeurs, systèmes de verrouillage, dispositifs médicaux et actionneurs automobiles.

Qu'est‑ce qu'un solénoïde tubulaire à poussée et traction ?
Ce dispositif se compose d'une bobine, d'un noyau (plunger) en matériau ferromagnétique et d'un logement tubulaire. Une fois alimentée, la bobine génère un champ magnétique qui déplace le noyau vers l'intérieur (traction) ou vers l'extérieur (poussée). Un ressort de rappel replace le noyau lorsque l'alimentation est coupée. Par rapport aux solénoïdes à cadre ouvert, le modèle tubulaire offre une meilleure densité de force, une protection accrue et une répétabilité améliorée.

Principales caractéristiques du solénoïde tubulaire

• Profil tubulaire compact avec efficacité magnétique élevée
• Forte force d'action avec faibles pertes énergétiques
• Réponse rapide et mouvement linéaire précis
• Boîtier protégé pour un fonctionnement fiable en environnement industriel
• Performance stable et longue durée de vie
• Paramètres personnalisables : course, tension et force
• Fonctionnement silencieux adapté aux équipements sensibles

Principe de fonctionnement
Lorsque le courant traverse la bobine, un champ magnétique se crée et attire le noyau, provoquant son déplacement selon l'axe du tube. À l'arrêt de l'alimentation, le ressort de rappel ramène le noyau en position de repos. Le résultat est une action linéaire répétable et rapide, adaptée aux tâches de positionnement et d'enclenchement.

Domaines d'application
Grâce à sa compacité et à sa force fiable, ce type de solénoïde est utilisé en automatisation industrielle, systèmes automobiles (verrouillages, vannes, actionneurs), dispositifs médicaux (mécanismes de commande et de diagnostic), distributeurs, matériels de bureau et autres assemblages automatisés nécessitant de courtes courses précises.

Avantages

• Circuit magnétique efficace produisant une forte force avec une faible consommation
• Profil tubulaire peu encombrant pour des conceptions compactes
• Protection accrue contre la poussière et les contaminants, allongeant la durée de vie
• Mouvement linéaire rapide, adapté aux applications d'actionnement et de verrouillage
• Options de personnalisation : course, tension, force et fixation

Inconvénients

• La force maximale se situe au début de la course et diminue ensuite
• Risque d'échauffement si le cycle de service est dépassé
• Généralement plus coûteux que les solénoïdes à cadre ouvert simples
• Nécessite un choix précis de la course, de la tension et de la force pour l'application

Guide de dépannage
Vérifications courantes : absence de fonctionnement (contrôler la tension d'alimentation, le câblage et la continuité de la bobine) ; force faible ou irrégulière (vérifier la tension d'entrée, blocage mécanique, débris, usure) ; surchauffe (confirmer le cycle de service et le montage) ; bruit inhabituel ou blocage (inspecter l'alignement, l'usure du noyau et les fixation). Un entretien régulier et un choix de modèle adapté assurent une longue vie utile.

Fiche technique
Brand: Weilong Technology
Model Number: WL2532
Tension nominale: DC 12V or 24V
Puissance nominale: 7–10 W
Mode de fonctionnement: Push and Pull
Force de maintien: 300 Gf
Course: 2–5 mm (personnalisable)
Durée de vie: ~200 000 cycles
Certifications: CE, ROHS, ISO9001
Matériau: Superior magnet iron
Longueur du fil: 200 mm
Mode d'installation: Vis
Tolérance dimensionnelle: ±0,1 mm
Étanchéité: None
Classe d'isolation: B
Hi‑Pot Test: AC 600V 50/60Hz 2s
Force de maintien sans excitation: 0
Température de fonctionnement: -10°C à 100°C
Cycle de service: 1–100%
Profondeur de filetage: /
Cond. de paiement: TT ou LC at sight
Commande d'échantillon: Yes
Garantie: 1 year
MOQ: 1000 pcs
Capacité: 5000 pcs/week
Délais de livraison: 30 days
Port de chargement: Shenzhen

Caractéristiques techniques

• Marque: Weilong Technology
• Modèle: WL2532
• Tension nominale: DC 12V / 24V
• Puissance nominale: 7–10 W
• Mode: Push and Pull
• Force de maintien: 300 Gf
• Course: 2–5 mm (personnalisable)
• Durée de vie: ~200 000 cycles
• Classe d'isolation: B
• Température de fonctionnement: -10°C à 100°C
• Certifications: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• Débit: 5000 pcs/week
