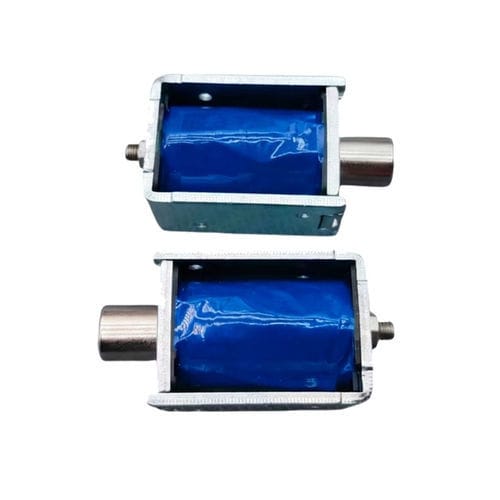

Électro-aimant d'auto-maintien WL1037

de verrouillagede maintienpush-pull

Résumé du produit
Le solénoïde à verrouillage DC WL1037 est un actionneur électromagnétique bistable qui utilise des aimants permanents internes pour maintenir la position du tiroir sans consommation continue. Il commute entre deux positions stables (sortie et rentrée) par de courtes impulsions DC et n'utilise d'énergie que pendant les transitions.

Caractéristiques principales

• Fonctionnement bistable (verrouillage) : conservation de la position sans courant de maintien.
• Commande par impulsion : activation par courtes impulsions (millisecondes).
• Aucun courant continu lorsque verrouillé.
• Modèle push-pull avec encombrement réduit.
• Tensions disponibles : 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 nominal 24 V).
• Course typique 2–15 mm ; WL1037 standard 10 mm (personnalisable).
• Force de maintien et cycle de service selon le modèle ; exemple WL1037 : 2,6 N de maintien.
• Options de fixation : vis, support ou montage personnalisé ; boîtier : ouvert/tubulaire/étanche (options IP).

Fiche technique (champs clés)

• Brand: Weilong Technology
• Modèle : WL1037
• Tension nominale : DC 24,0 V
• Puissance nominale : 12,3 W
• Mode de fonctionnement : Push-Pull
• Force de maintien : 2,6 N
• Course : 10 mm (personnalisable)
• Temps de réinitialisation : 0,2 s
• Durée de vie : 500 000 cycles
• Matériau : superior magnet iron
• Longueur des fils : 200 mm
• Type d'installation : montage par vis
• Classe d'isolation : B
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : commande par impulsions (recommandé 1–10 % typique)
• Certifications : CE, RoHS, ISO9001
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs/semaine
• Delai de livraison : 30 jours (Shenzhen)

Mécanisme
Le WL1037 combine le champ généré par la bobine et un aimant permanent. Une courte impulsion DC surmonte l'aimant pour déplacer le tiroir ; une fois en position, l'aimant permanent ferme le circuit magnétique et maintient le tiroir sans courant de bobine. L'inversion de polarité (bobine simple) ou l'alimentation de la bobine opposée (bobine double) libère le verrou. Les temps de transition sont typiquement de l'ordre de la milliseconde.

Push-Pull vs Latching (différences conceptuelles)

• Push-Pull : nécessite une alimentation continue pour maintenir la position ; génère plus de chaleur en continu.
• Latching DC : utilise des impulsions courtes et un aimant permanent pour maintenir la position sans courant continu ; nécessite un contrôle bipolaire pour les conceptions à bobine unique ou une commande dédiée pour bobine double.

Fonctionnement et thermique
Impulsion 1 pour verrouiller ; impulsion 2 ou inversion de polarité pour déverrouiller. Les impulsions courtes limitent la production de chaleur. Une excitation continue augmente le stress thermique et peut réduire la durée de vie ; respectez les durées d'impulsion et cycles recommandés.

Applications typiques

• Serrures intelligentes, pennes électroniques, serrures d'armoires
• Équipements sur batterie (compteurs intelligents, vannes distantes)
• Distributeurs automatiques et valideuses
• Coupe-batterie, contacteurs de pack, freins de stationnement électriques
• Appareils médicaux portables nécessitant une faible consommation au repos
• Automatisation industrielle : volets, aiguillages, électrovannes pilotes
• Dispositifs agricoles et solaires (portails, minuteurs)

Avantages et inconvénients

• Avantages : courant de maintien négligeable une fois verrouillé, faible échauffement au repos, maintien de position en cas de coupure, encombrement réduit.
• Inconvénients : nécessite contrôle d'impulsion bipolaire (ou bobine double), pas intrinsèquement sûr en cas de coupure sans dispositif additionnel, sensibilité à l'énergie et durée d'impulsion, besoin éventuel de détection de position.

Dépannage (résumé)

• Sécurité : couper l'alimentation avant contrôle et vérifier l'absence de dommages visibles ou de débris.
• Électrique : vérifier la tension d'alimentation, l'amplitude et la durée des impulsions, mesurer la résistance de la bobine, vérifier fusibles et câblage.
• Commande : confirmer polarité, temporisation des impulsions et capacité du driver (pont H ou driver double bobine).
• Mécanique : contrôler l'alésage du tiroir, enlever les bavures, lubrifier à sec si spécifié, vérifier le grippage.
• Spécifique au verrouillage : vérifier la force de l'aimant, le jeu d'air et l'énergie d'enclenchement/déclenchement.

Conseils de choix et commande

• Spécifiez course et force de maintien en fonction de la charge réelle ; consultez les données force vs course.
• Assurez la compatibilité de la tension avec la source d'énergie et la capacité de fournir le courant d'impulsion requis (ex. 1,5 A à 12 V pour ~80 ms).
• Choisissez bobine simple ou double selon le driver disponible.
• Considérez l'environnement (température, indice IP, corrosion) et sélectionnez le boîtier approprié.
• Ajoutez une détection de position (fin de course ou capteur Hall) si le contrôleur doit valider l'état après coupure.
• Vérifiez les dimensions d'implantation et tolérances avant intégration.
• Pour commande : contactez Weilong Technology pour délais, échantillons, MOQ et certificats.
