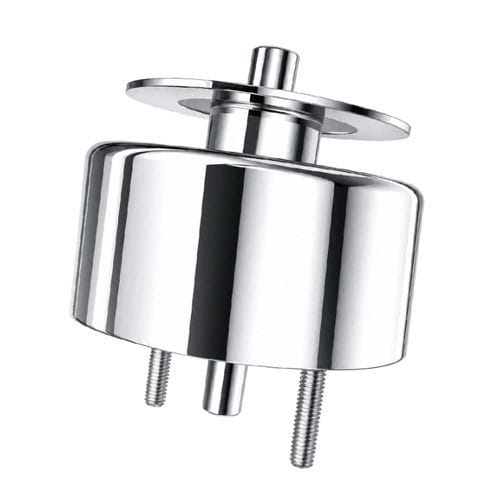

Électro-aimant linéaire WL5931

sans entretientubulairecompact

Présentation
Le WL5931 est un solénoïde magnétique push‑pull tubulaire compact qui convertit l'énergie électrique en mouvement linéaire précis (poussée ou traction). Conçu pour l'automatisation industrielle, les dispositifs d'accès et l'actionnement d'équipements où l'encombrement, la répétabilité et la rapidité de réponse sont essentiels.

Caractéristiques

• Conception tubulaire compacte push‑pull, réponse rapide et faible niveau sonore.
• Tensions courantes : 12 V DC et 24 V DC (autres tensions sur demande).
• Course personnalisable (5–15 mm) et force de sortie modulable (10–30 N) selon l'application.
• Options d'étanchéité, protection contre la poussière et bobinages haute température disponibles.
• Convient pour fonctionnement intermittent ou continu selon configuration ; devoir de travail typique 10%–30%.

Présentation du produit
L'appareil comprend une bobine, un plongeur/armature, un boîtier et un ressort de rappel (selon configuration). Le boîtier est en acier au carbone revêtu de zinc, classe d'isolation F. Versions : cadre ouvert, tubulaire et à verrouillage. Raccordement électrique via fils de 200 mm.

Fiche technique (paramètres clés)
Marque : Weilong Technology
Référence modèle : WL5931
Tension nominale (V) : DC 12 V ou 24 V
Puissance nominale (W) : 20–30 W
Type de fonctionnement : Tubulaire push‑pull
Force de maintien (N) : 10–30 N (≈1,8 kgf)
Course (mm) : 5–15 mm
Temps de réinitialisation (s) : 0,05 s (50 ms)
Durée de vie : 100 000 cycles (typ.)
Certifications : CE, RoHS, ISO9001
Matériau : Boîtier en acier au carbone, revêtement zingué
Longueur du câble (mm) : 200
Tolérance dimensionnelle : ±0,1 mm
Imperméabilité : aucune (versions étanches disponibles sur demande)
Classe d'isolation : F
Test Hi‑Pot : CA 600 V 50/60 Hz 2 s
Température d'utilisation : −10 °C à 100 °C
Cycle de service : 1–100% (devoir de travail typique 10%–30%)
Garantie : 1 an
MOQ : 1000 pcs ; Capacité : 5000 pcs/semaine ; Délai : 30 jours ; Port : Shenzhen

Applications industrielles

• Automatisation : tri, emballage, positionnement et commutation sur lignes de production.
• Contrôle d'accès et serrures électroniques.
• Systèmes automobiles : mécanismes de verrouillage, actionneurs de carburant et de transmission.
• Appareils médicaux : pompes à perfusion, mécanismes diagnostiques nécessitant un mouvement linéaire précis.
• Équipements de bureau : imprimantes, photocopieurs, distributeurs.

Avantages et limites

• Avantages : encombrement réduit, installation simple, course/force ajustables, maintenance faible et longue durée de vie si utilisé selon le cycle recommandé.
• Limites : l'alimentation continue provoque réchauffement et peut réduire la durée de vie de la bobine ; la force diminue avec la longueur de course ; risques d'EMI près d'équipements sensibles.

Dépannage & maintenance
En cas de non‑activation, vérifier l'alimentation et la continuité de la bobine. Surveiller le cycle de service pour éviter la surchauffe. Inspecter contamination, corrosion ou désalignement si le mouvement est lent ou bloqué. Un nettoyage régulier, un montage correct et le respect des spécifications prolongent la durée de vie.

Conseils de sélection

• Adaptez la tension de fonctionnement à votre système (6/12/24 V DC courants).
• Déterminez la force et la course requises ; la force diminue lorsque la course augmente.
• Respectez les spécifications du cycle de service ou choisissez des variantes en service continu si nécessaire.
• Optez pour des versions étanches/haute température pour environnements sévères ; vérifiez les options de connecteurs et de longueur de câble avant commande.
