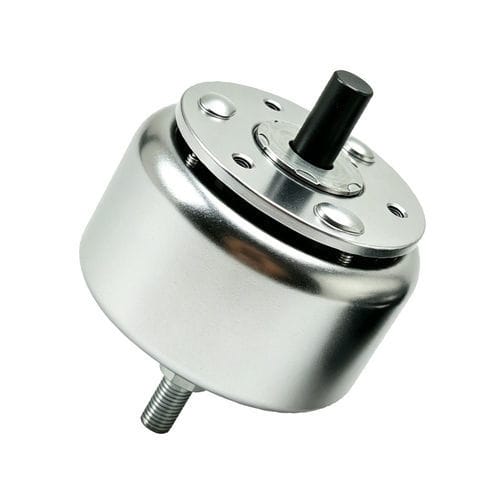

Électro-aimant rotatif WL700

haute performancecompactà verrouillage magnétique

Aperçu du produit
Le solénoïde rotatif compact à haut couple (WL700) est un actionneur électromécanique qui transforme l'énergie électrique en mouvement angulaire contrôlé. Il fournit des angles de rotation définis (généralement 25°–95°) avec une grande répétabilité en convertissant la force magnétique axiale en couple via des mécanismes internes tels que roulements à billes ou cadres en spirale à plans inclinés. Applications industrielles typiques : actionnement angulaire binaire pour vannes, tables d'indexage, dispositifs de verrouillage et portails d'automatisation.

Principales caractéristiques

• Couple élevé par rapport à l'encombrement, permettant une force rotative importante dans des espaces restreints.
• Angles de rotation prédéfinis (courants : 25°, 35°, 45°, 65°, 90°) avec précision et répétabilité.
• Conception interne avec roulements ou rouleaux pour réduire les frottements et prolonger la durée de vie.
• Versions à rappel par ressort ou à verrouillage disponibles ; rotation bidirectionnelle sur demande.
• Faible puissance moyenne en mode impulsionnel ; prise en charge de courtes impulsions à fort couple.
• Temps de réponse rapide (généralement 10–50 ms selon la charge).
• Options de tension multiples (DC 12V / 18V / 24V) et cycles de service sélectionnables (intermittent à continu).

Fiche technique

• Brand: Weilong Technology
• Modèle: WL700
• Tensions nominales: DC 12V, 18V ou 24V
• Puissance nominale: 100–150 W
• Course de rotation: 25°–90° (selon modèle)
• Couple de maintien: ~0,17–0,72 N·m (selon modèle)
• Course axiale: 1–3 mm ou personnalisable
• Temps de réponse: < 30 ms (typique)
• Durée de vie: ~500 000 cycles (typique ; plus élevé pour versions à roulements)
• Matériau: boîtier en acier au carbone
• Longueur des fils: 200 mm (standard)
• Montage: vis (options bride/goupille disponibles)
• Tolérance dimensionnelle: ±0,1 mm
• Classe d'isolation: B
• Température de fonctionnement: -10°C à 100°C (options possibles)
• Cycle de service: 1–100% selon modèle et refroidissement
• Certifications: CE, RoHS, ISO9001
• Étanchéité: aucune en standard (options possibles)
• Garantie: 1 an
• MOQ: 1000 pcs (standard)
• Capacité d'approvisionnement: exemple 500 pcs/semaine
• Délai de livraison: typique 30 jours

Applications

• Automobile : vannes de coupure carburant, serrures de porte, wastegates de turbo, vannes de transmission.
• Automatisation industrielle : déviateurs, tables d'indexage, dispositifs de serrage/libération, portails de tri.
• Médical : actionnement de vannes en dialyse, mécanismes de libération d'instruments.
• Aérospatial : systèmes de largage, commandes de flux d'air, interrupteurs safe‑arm.
• Équipements bureautiques & grand public : déviateurs de chemin papier, mécanismes de distributeurs, serrures intelligentes.
• Agriculture & hydraulique : plaques de distribution de semences, actionnement de vannes.
• Robotique : actionnement de préhenseurs, mécanismes compacts de changement d'outil.

Avantages

• Couple élevé dans un faible volume comparé aux solénoïdes linéaires ou petits moteurs.
• Commande simple (interrupteur, relais ou driver basique) sans encodeur pour de nombreuses applications binaires.
• Actionnement rapide et conception robuste avec peu de pièces mobiles.
• Les modèles à rappel par ressort ne nécessitent pas d'alimentation de maintien ; les variantes à verrouillage conservent la position sans consommation continue.
• Alternative rentable aux moteurs ou actionneurs pneumatiques pour des tâches à angle limité et fort couple.

Inconvénients

• Angle de course fixe ; non adapté aux rotations continues ou réglables au-delà de la course nominale.
• Fonctionnement binaire (positions limitées) — inadapté aux applications nécessitant un positionnement continu étendu.
• Risque de surchauffe en usage continu inapproprié ; fonctionnement par impulsions recommandé pour les pics de couple.
• Possibilité de bruit audible dans certains modes de fonctionnement.
• Le profil de couple peut décroître en fin de course.

Dépannage — points clés

• Pas de rotation : vérifier tension d'alimentation, continuité de la bobine, câblage et signaux du contrôleur.
• Couple insuffisant : vérifier stabilité de la tension, cycle de service, refroidissement et charge par rapport au couple nominal.
• Bruit excessif : contrôler le montage et l'alignement ; privilégier le DC pour réduire les vibrations liées à l'AC.
• Surchauffe : respecter les limites de cycle, réduire le temps d'enclenchement, améliorer le refroidissement ou choisir un modèle continu.
• Démarrage lent : vérifier l'alimentation, l'état de la bobine, la lubrification et le ressort de rappel.
• Blocage/défaut mécanique : inspection des obstructions, désalignement de l'arbre ou contamination.
• Bobinage brûlé/court-circuit : vérifier les surtensions, l'état de l'isolation ; utiliser suppression (diode/varistance) sur bobines DC.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Modèle: WL700
• Tensions nominales: DC 12V / 18V / 24V
• Puissance nominale: 100–150 W
• Angles disponibles: 25°, 35°, 45°, 65°, 90° (angles personnalisés possibles)
• Couple de maintien: ~0,17–0,72 N·m (selon modèle)
• Course axiale: 1–3 mm (personnalisable)
• Temps de réponse: < 30 ms (typique)
• Durée de vie: ~500 000 cycles (typique)
• Matériau: boîtier en acier au carbone
• Longueur des fils: 200 mm (standard)
• Montage: vis
• Tolérance: ±0,1 mm
• Classe d'isolation: B
• Température de fonctionnement: -10°C à 100°C
• Cycle de service: 1–100% selon modèle
• Certifications: CE, RoHS, ISO9001
