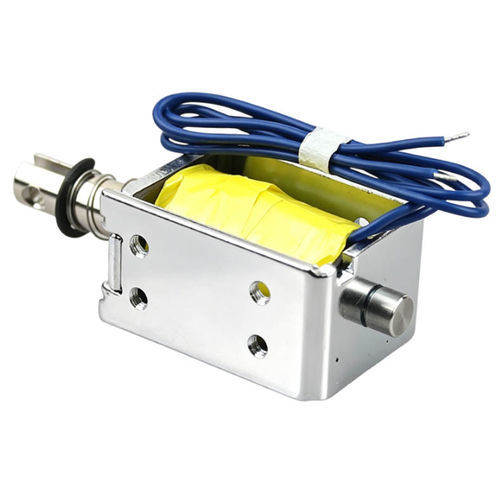

Électro-aimant linéaire WL0837

miniaturetubulairecompact

Aperçu
Un solénoïde mini push-pull est un actionneur électromagnétique qui convertit l'énergie électrique en mouvement linéaire en générant un champ magnétique dans une bobine en cuivre. En inversant le sens du courant, le champ magnétique provoque une action de poussée ou de traction sur le noyau en acier (plunger). Ces dispositifs compacts en courant continu offrent une réponse rapide et conviennent pour l'intégration dans des équipements OEM et des espaces restreints.

Caractéristiques clés

• Conception compacte et légère pour installation en espace confiné
• Réponse rapide et grande répétabilité pour des mouvements linéaires précis de poussée et de traction
• Génération efficace de force avec consommation électrique relativement faible
• Construction robuste avec bobine en cuivre, plongeur de précision et boîtier durable
• Disponible en plusieurs tensions DC (3V, 5V, 6V, 12V, 24V) avec courses et modes de montage personnalisables
• Fonctionnement silencieux adapté aux équipements sensibles

Aperçu du produit (solénoïde push-pull CC)
La construction typique comprend une bobine en cuivre, un boîtier, un plongeur, un ressort et un axe de sortie. Lorsqu'elle est alimentée, la bobine crée un champ magnétique qui déplace le plongeur pour produire une action de poussée ou de traction ; hors tension, un ressort interne ramène le plongeur en position initiale. Les configurations incluent des types ouverts, tubulaires, à verrouillage (latching) ou personnalisés. Les tensions courantes sont DC 3V, 6V, 12V et 24V. La course et la force de sortie sont choisies en fonction des besoins de l'application.

Applications

• Automatisation industrielle (commande de vannes, tri de pièces, positionnement)
• Serrures intelligentes et systèmes de contrôle d'accès
• Distributeurs automatiques (mécanismes de distribution et de retour de pièces)
• Équipements médicaux (instruments de test, distribution de liquides, appareils de diagnostic)
• Matériel de bureau (imprimantes, scanners – alimentation papier)
• Composants automobiles (verrouillage trappe carburant, verrouillage de transmission, réglage de siège)

Avantages

• Fonctionnement compact et rapide avec installation simple
• Conception fiable nécessitant peu d'entretien
• Économies d'énergie par rapport aux actionneurs plus volumineux et facilement personnalisable pour OEM
• Bonne répétabilité et longue durée de vie en conditions recommandées

Inconvénients

• Course limitée et force modérée comparées à des actionneurs plus grands
• Fonctionnement continu pouvant générer de la chaleur ; la gestion du cycle de service et thermique est nécessaire
• La force diminue avec l'augmentation de la course ; une tension incorrecte ou une surcharge réduit la durée de vie
• Protection nécessaire contre l'humidité et la poussière en environnements sévères

Dépannage - Problèmes courants & solutions

• Solénoïde ne fonctionne pas : vérifier la tension d'alimentation, le câblage et la résistance de la bobine
• Force de poussée/traction faible : vérifier la tension, réduire la course si possible, éliminer les interférences magnétiques ou obstructions
• Surchauffe : réduire le cycle de service, améliorer le refroidissement, vérifier tension et charge
• Bruit en fonctionnement : contrôler les fixations et l'usure interne
• Réponse lente : vérifier l'alimentation, l'état du ressort, nettoyer/lubrifier le mécanisme et retirer corps étrangers
• Corrosion : prévoir matériaux résistants à la corrosion ou traitements de protection en milieux humides

Fiche technique (valeurs sélectionnées)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
