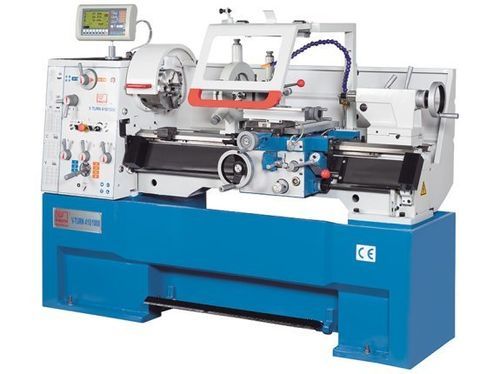

Tour conventionnel V-Turn 410/1500

horizontal3 axesCamlock D1-6

Description
Le V-Turn 410/1500 est un tour parallèle de précision conçu pour l'atelier et la production en petites séries. Équipé d'un onduleur et d'un moteur de broche performant, il atteint des vitesses jusqu'à 3 000 tr/min et permet l'usinage efficace de pièces de petit diamètre tout en offrant la rigidité nécessaire aux coupes plus lourdes. La fonction Vitesse de coupe constante intégrée à l'afficheur X.Pos adapte la vitesse de broche au diamètre lors du dressage pour obtenir une qualité de surface comparable à celle d'une machine CNC.

Points forts

• Vitesse de coupe constante (X.Pos)
• Large plage de vitesses et moteur puissant 5,5 kW
• Large équipement de série, prêt pour la production
• Roulements de broche de grande dimension NSK

Détails du produit

• Vitesse de coupe constante : adaptation automatique de la vitesse de broche lors du dressage pour une finition régulière
• Banc fortement nervuré en fonte et châssis monobloc pour amortissement et stabilité
• Glissières larges, trempées et rectifiées pour précision durable
• Roulements de broche surdimensionnés et tête d'alésage de haute précision pour excellent concentricité
• Engrenages et arbres de broche trempés et rectifiés pour fonctionnement silencieux
• Moteur de broche 5,5 kW pour enlèvement de matière puissant
• Vitesses de broche à variation continue : 30–550 tr/min et 550–3000 tr/min
• Butée micrométrique et butée révolver livrées de série
• Graissage centralisé intégré au niveau du traînard pour un entretien réduit
• Afficheur X.Pos 3 axes avec affichage numérique de la vitesse et fonction auxiliaire programmable
• Frein électromagnétique de broche sans entretien pour arrêts sûrs et fiables

Spécifications techniques (tableaux)
Zone de travail
Entrepointe : 1 500 mm
Hauteur de pointe : 205 mm
Diamètre de tournage sur banc : 380 mm
Diamètre de tournage sur pont : 580 mm
Diamètre sur traînard : 255 mm
Longueur du pont : 250 mm
Largeur du banc : 250 mm

Courses
Course axe X : 210 mm
Course axe Z1 : 140 mm
Pivotement chariot supérieur : ±45°

Broche principale
Plage de vitesses haute : 550 1/min - 3 000 1/min
Plage de vitesses basse : 30 1/min - 550 1/min
Passage de broche : 52 mm
Nez de broche : Camlock D1-6
Cône de broche : 6 MT

Avances
Avance axe X : 0,025 mm/tr - 0,85 mm/tr
Avance axe Z : 0,05 mm/tr - 1,7 mm/tr

Filetage
Filetage métrique : (39) 0,2–14 mm
Filetage diamétral : (21) 8–44 DP
Filetage module : 0,3 mm - 3,5 mm
Filetage Whitworth : (45) 2–72 TPI

Contre-poupée
Diamètre du canon : 50 mm
Cône contre-poupée : 4 MT
Course du canon : 120 mm
Décalage contre-poupée : ±13 mm

Puissance d'entraînement
Puissance moteur principal : 5,5 kW

Dimensions et poids
Dimensions (L x l x h) : 2,44 m x 1,00 m x 1,32 m
Poids : 1 800 kg

Caractéristiques / données techniques

• Modèle : V-Turn 410/1500
• Marque : KNUTH
• Entrepointe : 1 500 mm
• Hauteur de pointe : 205 mm
• Diamètre tournable sur banc : 380 mm
• Passage de broche : 52 mm (Camlock D1-6, 6 MT)
• Moteur principal : 5,5 kW
• Plages de vitesses : 30–550 tr/min et 550–3000 tr/min
• Plages d'avance X/Z : X 0,025–0,85 mm/tr ; Z 0,05–1,7 mm/tr
• Filetage : métrique 0,2–14 mm, diametral 8–44 DP, module 0,3–3,5 mm, Whitworth 2–72 TPI
• Contre-poupée : Ø50 mm, course 120 mm, cône 4 MT
• Dimensions globales : 2,44 m x 1,00 m x 1,32 m
• Poids : 1 800 kg
