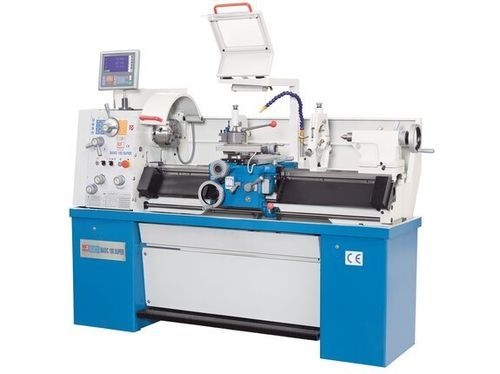

Tour conventionnel Basic 180 Super

horizontal2 axesCamlock D1-4

Présentation
Le Basic 180 Super de KNUTH est le plus grand tour mécanique conventionnel de la gamme, conçu pour des opérations d'usinage industrielles nécessitant rigidité et stabilité. Une largeur de banc de 206 mm et une masse accrue améliorent l'amortissement des vibrations et la qualité d'usinage. Livré avec afficheur 3 axes, porte‑outils à changement rapide et un ensemble d'accessoires standards, le Basic 180 Super s'impose comme un tour de production éprouvé.

Points forts

• Banc en fonte large et fortement nervuré pour une grande stabilité
• Construction rigide minimisant les vibrations lors des coupes importantes
• Moteur principal 2,4 kW pour usinages industriels
• Équipement de série complet pour de nombreuses applications d'atelier

Détails du produit

• Banc en fonte, nervures profondes ; largeur de banc 206 mm
• Tous les guides durcis par induction et rectifiés
• Broche avec prise Camlock D1‑4 ; passage de broche Ø 38 mm ; guidage sur 2 roulements à rouleaux coniques réglables
• Engrenages en acier Cr‑Ni, durcis, rectifiés et lubrifiés en bain d'huile
• Contre‑poupée décalable ±10 mm pour tournage conique
• Moteur principal puissant 2,4 kW intégré au bâti
• Guides réglables par verrous coniques
• Certificat d'essai conforme DIN
• Afficheur 3 axes (X.Pos 3.2) inclus, monté

Equipement de série (extraits)

• Afficheur numérique 3 axes X.Pos 3.2 (monté)
• Tête porte‑outils à changement rapide et porte‑outils rapides (types WE)
• Mandrin 3 mors Ø160 mm (autocentrant)
• Mandrin 4 mors Ø200 mm (indépendant)
• Disque de bridage Ø320 mm
• Lunettes fixe et mobile
• Système de refroidissement et bac à copeaux
• Butée micrométrique et vérificateur de filetage
• Bagues réductrices, pointes fixes et tournantes, protections
• Cache‑mandrin avec verrouillage, frein à pied, lampe de travail
• Manuel d'utilisation et outillage de service

Informations techniques (données clés)
Zone de travail
Entrepointe : 1 000 mm
Diamètre de tournage sur banc : 356 mm
Diamètre sur traînard : 220 mm
Largeur de banc : 206 mm

Courses
Course axe X : 178 mm
Course axe Z1 : 92 mm
Pivotement du chariot : ± 50°

Broche
Vitesse broche : 45 1/min - 1 800 1/min
Passage de broche : 38 mm
Nez de broche : Camlock D1‑4
Cône de broche : 5 MT

Avances
Avance axe X : 0,015 mm/tr - 0,22 mm/tr
Avance axe Z : 0,043 mm/tr - 0,653 mm/tr

Filetage
Filetage métrique : (37) 0,4 - 7 mm
Filetage Whitworth : (28) 4 - 56 TPI

Contre‑poupée
Diamètre du fourreau : 45 mm
Cône contre‑poupée : 3 MT
Course du fourreau : 120 mm
Décalage : ± 10 mm

Capacité d'entraînement
Puissance moteur principal : 2,4 kW

Dimensions et poids
Dimensions (L x l x H) : 1,95 m x 0,75 m x 1,55 m
Poids : 880 kg

Caractéristiques

• Modèle : Basic 180 Super
• Équipement standard : afficheur 3 axes, système porte‑outils à changement rapide, système de refroidissement, protections, lunette(s), mandrins et outillage de base
