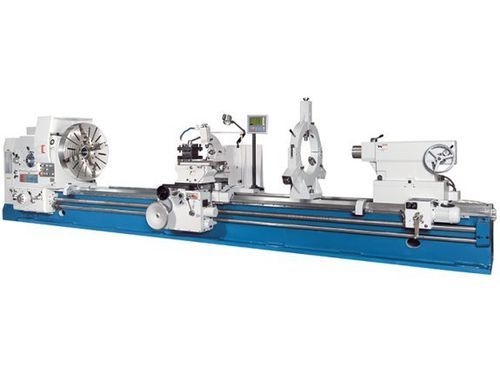

Tour conventionnel DL E Heavy 620/5000

horizontal3 axespour pièces longues

Présentation
Avec les machines de la gamme DL E Heavy, il est possible d’usiner de très grands diamètres et de longues longueurs de pièces. Cette famille de tours assure l’usinage conventionnel de pièces jusqu’à 8 000 mm de longueur et plus de 1 600 mm de diamètre. Le banc particulièrement large et fortement nervuré supporte les poids élevés des pièces. Des moteurs puissants entraînent la broche principale via un embrayage multidisque réglable. Le déplacement rapide du chariot et la contre-poupée motorisée améliorent l’efficacité sur les grandes longueurs de banc.

Points forts

• Entrepointes jusqu’à 8 000 mm
• Passage de broche 130 mm
• Moteur principal 22 kW
• Avances rapides élevées en X et Z
• Livré avec affichage de position 3 axes monté

Zone de travail
Longueur de pièce (max.) : 5.000 mm
Diamètre usinable sur banc : 1.250 mm
Diamètre de tournage sur traînard : 900 mm
Poids max. de pièce : 6.000 kg
Largeur banc : 755 mm
Capacité max. (entre pointes) : 6.000 kg
Capacité max. (au mandrin) : 1.500 kg

Courses
Course axe X : 630 mm
Course axe Z : 4.800 mm
Course axe Z1 : 300 mm
Pivotement chariot : ±180°

Broche principale
Vitesses broche (droite) : 3,15 1/min - 315 1/min
Vitesses broche (gauche) : 4 1/min - 315 1/min
Passage de broche : 130 mm
Nez de broche : ISO A2-15

Avances rapides
Avance rapide X : 1.870 mm/min
Avance rapide Z : 3.740 mm/min

Avances
Avance X : 0,064 mm/tr - 12 mm/tr
Avance Z : 0,032 mm/tr - 6 mm/tr
Avance Z1 : 0,016 mm/tr - 3 mm/tr

Filetage
Filetage métrique : 1 mm - 120 mm
Filetage diametral : (42) 30 - 1/4 DP
Filetage module : 0,5 mm - 60 mm
Filetage Whitworth : (48) 0,5 - 60 TPI

Contre-poupée
Diamètre du fourreau : 160 mm
Cône du fourreau : métrique 80
Course du fourreau : 300 mm
Réglage transversal contre-poupée : ±2,5 mm

Puissance d’entraînement
Puissance moteur principal : 22 kW

Dimensions & poids
Dimensions (L×l×H) : 8,1 m x 1,88 m x 1,92 m
Poids : 13.300 kg

Équipement standard / options sélectionnées

• Affichage de position 3 axes X.Pos 3.2 (monté)
• Embrayage de surcharge complet dans le tablier
• Joystick pour avances X et Z monté sur le support
• Positionnement motorisé de la contre-poupée (pour entrepointes ≥ 3000 mm)
• Supports et lunettes pour pièces longues

Caractéristiques / spécifications techniques

• Modèle : DL E Heavy 620/5000
• Longueur de pièce (max.) : 5.000 mm
• Diamètre usinable sur banc : 1.250 mm
• Diamètre sur traînard : 900 mm
• Poids max. pièce : 6.000 kg
• Largeur banc : 755 mm
• Courses X/Z/Z1 : 630 / 4.800 / 300 mm
• Puissance principale : 22 kW
• Avances rapides X/Z : 1.870 / 3.740 mm/min
• Plages d’avances X/Z/Z1 : 0,064–12 / 0,032–6 / 0,016–3 mm/tr
• Plages de filetage : métrique 1–120 mm; module 0,5–60 mm; Whitworth 0,5–60 TPI
• Fourreau / course : 160 mm / 300 mm
• Dimensions (L×l×H) : 8,1 m × 1,88 m × 1,92 m
• Poids machine : 13.300 kg
