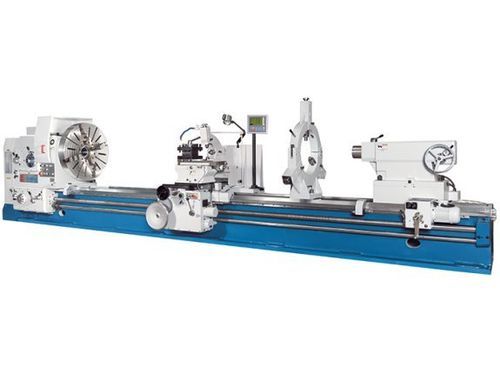

Tour conventionnel DL E Heavy 800/5000

horizontal3 axespour pièces longues

Description produit
Le DL E Heavy 800/5000 est un tour conventionnel lourd conçu pour l’usinage de très grands diamètres et de pièces longues. Il permet d’usiner des pièces jusqu’à 5 000 mm de longueur (variantes jusqu’à 8 000 mm) et des diamètres sur banc allant jusqu’à 1 600 mm. Le banc large et fortement nervuré accepte des poids de pièces importants tandis que des organes d’entraînement séparés assurent un réglage précis de la broche et des avances.

Points forts

• Entrepointes série jusqu’à 8 000 mm
• Diamètre usinable sur banc: 1 600 mm
• Passage de broche: 130 mm (ISO A2-15)
• Puissance moteur principal: 22 kW
• Afficheur 3 axes monté en série

Zone de travail

• Longueur de pièce (max.): 5 000 mm
• Diamètre usinable sur banc: 1 600 mm
• Diamètre de tournage sur traînard: 1 280 mm
• Poids max. pièce (entre-pointes): 6 000 kg
• Poids max. pièce (mandrin): 1 500 kg
• Largeur de banc: 970 mm

Courses

• Course axe X: 820 mm
• Course axe Z: 4 800 mm
• Course axe Z1: 200 mm
• Pivotement chariot supérieur: ± 180°

Broche principale

• Vitesses broche (droite): 2,5 – 250 tr/min
• Vitesses broche (gauche): 3,15 – 250 tr/min
• Passage de broche: 130 mm
• Nez de broche: ISO A2-15

Avances rapides

• Avance rapide X: 1 870 mm/min
• Avance rapide Z: 3 740 mm/min

Avances

• Avance X: 0,064 – 12 mm/tr
• Avance Z: 0,032 – 6 mm/tr
• Avance Z1: 0,016 – 3 mm/tr

Filetage

• Métrique: 1 – 120 mm
• Diamétral / pouce: (42) 30 – 1/4 DP
• Module: 0,5 – 60 mm
• Whitworth: (48) 0,5 – 60 TPI

Contre-poupée

• Diamètre de la pinole: 160 mm
• Cône de pinole: métrique 80
• Course pinole: 300 mm
• Réglage transversal: ± 2,5 mm

Puissance d'entraînement

• Puissance moteur principal: 22 kW

Dimensions et poids

• Dimensions (L x l x h): 8,04 m x 2,06 m x 2,23 m
• Poids machine: env. 16 200 kg

Équipement de série

• Affichage de position 3 axes monté
• Mandrin 4 mors Ø 1 400 mm
• Dispositif de refroidissement
• Lunette fixe 220–630 mm
• Contre-poupée motorisée
• Lampe de travail LED
• Pointes de centrage et douilles de réduction
• Vis de fondation et graissage centralisé
• Outillage de service et manuel d'utilisation

Spécifications techniques (principales)

• Modèle / série: DL E Heavy 800/5000
• Longueur pièce max. (modèle): 5 000 mm (variantes jusqu’à 8 000 mm)
• Diamètre usinable sur banc: 1 600 mm
• Passage de broche: 130 mm (ISO A2-15)
• Puissance principale: 22 kW
• Avances rapides X/Z: 1 870 / 3 740 mm/min
• Courses X/Z/Z1: 820 / 4 800 / 200 mm
• Poids machine: ≈ 16 200 kg
• Poids max. pièce entre-pointes: 6 000 kg
