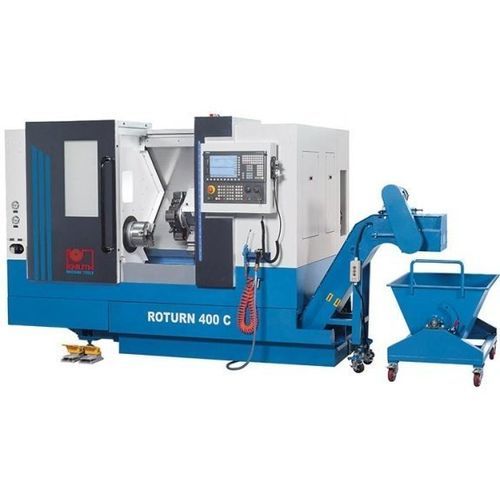

Tour CNC Roturn 400 C

horizontal2 axesbanc incliné

Présentation
Le ROTURN 400 C est un tour de production CNC à banc incliné équipé d’une commande Siemens 828 D Basic. Il intègre une tourelle porte-outils 8 positions, un moteur de broche principale 15 kW (20 ch), un mandrin hydraulique 3 mors avec trou de passage et une contre-poupée à fourreau hydraulique avec course de 85 mm. Un convoyeur à bande articulé (flat-top) et un système de refroidissement performant sont fournis en standard.

Points forts

• Moteur de broche principale 15 kW
• Tourelle 8 positions
• Mandrin hydraulique 3 mors Ø 200 mm avec trou de passage
• Commande Siemens 828 D Basic
• Convoyeur de copeaux et système de refroidissement inclus

Conception de la machine

• Bâti lourd à banc incliné pour grande rigidité et évacuation efficace des copeaux
• Guidages linéaires précis sur X et Z pour stabilité et précision sous charge
• Enceinte de travail avec grande porte coulissante pour un accès aisé
• Lubrification centralisée automatique pour une alimentation fiable des glissières

Broche

• Vitesse max. de broche : 3 000 min⁻¹ (Roturn 400 C)
• Puissance moteur : 15 / 11 kW
• Nez de broche : A2-6
• Passage de broche : 62 mm (46 mm avec tube de traction)

Porte-outils & tourelle

• Tourelle 8 positions pour indexage rapide et précis des outils
• Dimensions queue d’outil : 25 x 25 mm
• Montage barre d’alésage Ø : 40 mm

Contre-poupée

• Cône contre-poupée : 5 MT
• Diamètre du fourreau : 88 mm
• Course du fourreau (hydraulique) : 85 mm

Équipement standard (sélection)

• Commande Siemens 828 D Basic
• Mandrin hydraulique 3 mors Ø 200 mm avec trou de passage
• Contre-poupée hydraulique
• Lubrification centralisée automatique
• Convoyeur à bande articulé et chariot
• Système de refroidissement avec pistolet de rinçage
• Lampe LED de travail, manuel d’utilisation et outils

Autres caractéristiques fonctionnelles

• Avance rapide axe X : 16 000 mm/min
• Avance rapide axe Z : 20 000 mm/min
• Pompe de refroidissement : 0,18 kW

Dimensions / Poids

• Dimensions (L x l x H) : 3,8 m x 1,87 m x 1,91 m
• Poids : 3 340 kg

Spécifications techniques (extrait)
Zone de travail
Long. pièce max. : 430 mm
Hauteur de pointe : 200 mm
Diamètre tournage sur banc : 400 mm
Diamètre tournage sur support : 250 mm

Courses
Course axe X : 200 mm
Course axe Z : 450 mm

Broche / Mandrin
Diamètre mandrin : 200 mm
Plage de vitesses : 50 min⁻¹ - 3 000 min⁻¹
Nez de broche : A2-6
Passage broche : 62 mm (46 mm avec tube de traction)

Porte-outils
Nombre d’outils : 8
Queue d’outil : 25 x 25 mm
Montage barre d’alésage Ø : 40 mm

Contre-poupée
Cône : 5 MT
Diamètre fourreau : 88 mm
Course fourreau : 85 mm

Puissances
Puissance moteur principal : 15 / 11 kW
Pompe refroidissement : 0,18 kW
