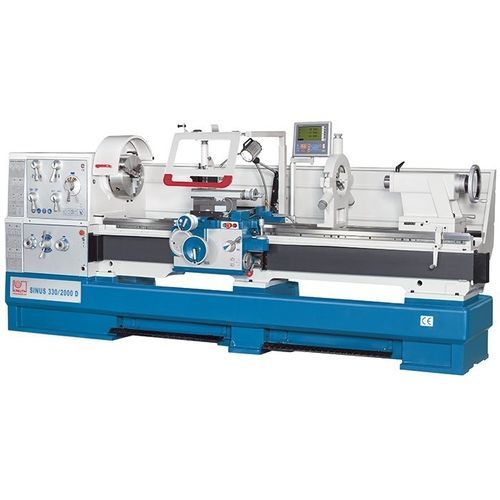

Tour conventionnel Sinus 400/2000 D

horizontalD1-8pour pièces longues

Présentation
La série Sinus D constitue la gamme la plus importante dans le segment des tours conventionnels. La conception repose sur un banc monobloc en fonte lourde et un embrayage multidisque mécanique entre moteur et broche. Le pont de banc amovible, l'avance rapide et le dispositif de tournage conique permettent l'usinage de pièces longues et de brides de grandes dimensions.

Points forts

• Banc monobloc en fonte pour une rigidité élevée
• Poupée massive avec grands paliers et alésage de broche 105 mm
• Avance rapide sur les axes X et Z pour réduire les temps non productifs
• Dispositif de tournage conique fourni pour élargir les possibilités
• Protections et fonctions de sécurité complètes

Détails produit

• Banc : Socle monobloc en fonte lourde ; glissières trempées par induction et rectifiées pour précision durable et faible usure.
• Poupée et boîte d'avances : Conception robuste assurant précision et roulement régulier en charge ; passage de broche 105 mm ; embrayage multidisque mécanique pour démarrage maîtrisé.
• Support (lunette) : Lunette déplaçable longitudinalement et transversalement en avance rapide pour réduire les temps auxiliaires ; protection contre surcharge et couverture de la vis-mère.
• Contre-poupée : Fourreau long (235 mm) avec règle lisible et réglage latéral pour usinages coniques et perçage profond.
• Équipements et accessoires : Graissage centralisé sur le support ; dispositif de tournage conique en série ; système de porte-outils à changement rapide avec cartouche ; lunettes fixe et suiveuse incluses ; grand capot anti-projections arrière ; éclairage LED intégré ; circuit de refroidissement et outils d'exploitation fournis.

Spécifications techniques (extraits)
Zone de travail
Longueur de pièce (max.) : 2.000 mm
Diamètre usinable sur banc : 800 mm
Diamètre sur traînard : 570 mm
Diamètre sans pont : 1.035 mm
Longueur pont : 330 mm
Largeur banc : 400 mm

Courses
Course axe X : 420 mm
Course axe Z1 : 230 mm
Pivotement chariot supérieur : 70°

Broche
Plage vitesses : 25 1/min - 1.600 1/min
Alésage broche : 105 mm
Nez de broche : D1-8
Cône broche : ø 113 mm / 1:20

Avances rapides
Avance rapide X : 2.000 mm/min
Avance rapide Z : 4.000 mm/min

Avances
Avance X : 0,022 mm/tr - 0,74 mm/tr
Avance Z : 0,044 mm/tr - 1,48 mm/tr

Filetage
Filetage métrique : 0,45 mm - 120 mm
Filetage diamétral : 0,88 DP - 160 DP
Module : 0,25 mm - 60 mm
Whitworth : (54) 7/16 - 80 TPI

Contre-poupée
Diamètre fourreau : 90 mm
Cône : 5 MT
Course fourreau : 235 mm
Décalage latéral : ± 11 mm

Puissance d'entraînement
Puissance moteur principal : 7,5 kW

Dimensions & poids
Dimensions (L x l x h) : 3,74 m x 1,14 m x 1,91 m
Poids : 3.500 kg

Caractéristiques / données techniques

• Modèle : Sinus 400/2000 D
• Catégorie : Tour conventionnel
• Longueur de pièce (max.) : 2.000 mm
• Diamètre sur banc : 800 mm
• Diamètre sur traînard : 570 mm
• Largeur banc : 400 mm
• Course X : 420 mm
• Course Z1 : 230 mm
• Plage vitesses broche : 25 - 1.600 1/min
• Alésage broche : 105 mm
• Nez broche : D1-8
• Cône broche : ø 113 mm / 1:20
• Avances rapides X/Z : 2.000 / 4.000 mm/min
• Plages d'avance X/Z : 0,022–0,74 mm/tr / 0,044–1,48 mm/tr
• Plages de filetage : métrique 0,45–120 mm; diamétral 0,88–160 DP; module 0,25–60 mm; Whitworth (54) 7/16–80 TPI
• Fourreau / course : 90 mm / 235 mm
• Puissance moteur principal : 7,5 kW
• Dimensions (L×l×h) : 3,74 m × 1,14 m × 1,91 m
• Poids : 3.500 kg
