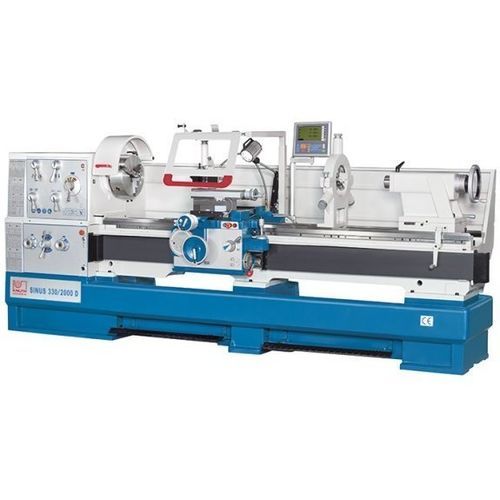

Tour manuel Sinus 400/1500 D

horizontal2 axesuniversel

Présentation
La gamme Sinus D est la plus importante du segment des tours universels. La conception reprend un agencement classique basé sur une lourde st pour structure coulée en une seule pièce. Le transfert de puissance entre moteur et broche se fait par un embrayage multidisque manuel. Des fonctions intégrées — pont de banc amovible, avances rapides et dispositif de tournage conique — offrent des solutions pour l’usinage de pièces longues ou de brides de grand diamètre.

Points forts

• Banc monobloc en fonte pour une rigidité accrue
• Poupée solide avec grands paliers de broche
• Avance rapide sur 2 axes pour un positionnement rapide
• Dispositif de tournage conique pour applications supplémentaires
• Protections et fonctions de sécurité intégrées

Banc machine
Stabilité maximale : la machine repose sur un banc lourd et généreusement dimensionné sur un châssis monobloc en fonte pour réduire efficacement les vibrations.
Précision durable : les glissières du banc sont trempées par induction et rectifiées (>HB 400) pour garantir précision et faible usure dans le temps.

Poupée et boîte d'avances
Précision sous charge : la conception de la poupée assure une grande précision et une excellente régularité de fonctionnement même en fortes passes.
Grand passage de broche : l'alésage de broche de 105 mm permet l'usinage d'arbres et de tubes longs.
Entraînement éprouvé : embrayage mécanique multidisque pour un démarrage en douceur de la broche, adapté aux pièces lourdes.

Support
Réduction des temps auxiliaires : le support peut se déplacer en avance rapide longitudinalement et transversalement pour augmenter la productivité.
Protection opérateur : protection intégrée contre les surcharges pour la vis d'entraînement et la vis-mère afin d'éviter les dommages en cas de mauvaise manoeuvre ou de collision.
Conception protégée : la vis-mère est carterisée pour minimiser l'usure due aux copeaux et à la saleté.

Contre-poupée
Fourreau de contre-poupée équipé d'une règle robuste et facile à lire.
Long débattement du fourreau pour opérations de perçage et centrage complexes.
Réglage latéral possible pour l'usinage d'arbres coniques entre pointes.

Équipement et accessoires (fournis en série)

• Système de graissage centralisé sur le support alimentant toutes les glissières
• Dispositif de tournage conique fourni en série (permet cônes longs/élancés avec avance longitudinale automatique)
• Changement rapide entre tournage cylindrique et conique sans réajuster le chariot supérieur ou la contre-poupée
• Pédale de frein
• Grand déflecteur anti-projections à l'arrière
• Éclairage LED intégré dans le capot du support
• Système multifonction de porte-outils à changement rapide avec cassette
• Lunette fixe et lunette à suivre (accessoires standards) pour pièces longues
• Indicateurs de position de dernière génération fournis en standard
• Système de refroidissement et outillage de service inclus

Caractéristiques techniques (résumé)
Modèle : Sinus 400/1500 D
Zone de travail — Longueur de pièce (max.) : 1 500 mm
Diamètre de tournage sur banc : 800 mm
Diamètre de tournage sur traînard : 570 mm
Diamètre sans pont : 1 035 mm
Longueur du pont : 330 mm
Largeur du banc : 400 mm
Courses — Course axe X : 420 mm
Course axe Z1 : 230 mm
Pivotement chariot supérieur : 70°
Broche — Vitesse broche : 25 1/min - 1 600 1/min
Passage de broche : 105 mm
Nez de broche : D1-8
Conique broche : ø 113 mm / 1:20
Avances rapides — Avance rapide X : 2 000 mm/min
Avance rapide Z : 4 000 mm/min
Avances — Avance X : 0,022 mm/tr - 0,74 mm/tr ; Avance Z : 0,044 mm/tr - 1,48 mm/tr
Filetages — Métrique : 0,45 mm - 120 mm ; Diamétral : 0,88 DP - 160 DP ; Module : 0,25 mm - 60 mm ; Whitworth : (54) 7/16 - 80 TPI
Contre-poupée — Diamètre du fourreau : 90 mm
Conicité contre-poupée : 5 MT
Course du fourreau : 235 mm
Décalage transversal : ± 11 mm
Puissance — Puissance moteur principal : 7,5 kW
Dimensions et poids — Dimensions (L x l x H) : 3,24 m x 1,14 m x 1,91 m
Poids : 3 220 kg
