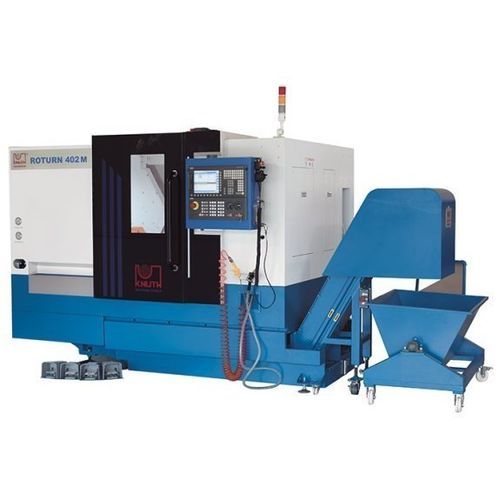

Tour CNC Roturn 400 M

horizontal3 axesbanc incliné

Description
Le Roturn 400 M est un tour de production CNC compact à banc incliné, conçu pour les opérations de tournage, perçage et fraisage exigeantes. Il présente des guidages linéaires sur tous les axes, un mandrin à pince motorisé, un fourreau de contre-poupée à entraînement hydraulique et un axe C à haute résolution. La machine est équipée d’une tourelle 12 positions avec outils entraînés, d’un convoyeur à bande articulé et d’un système de refroidissement performant. La commande est assurée par Siemens 828 D Basic.

Points forts

• Tourelle 12 positions avec outils entraînés
• Axe C à haute résolution pour usinage de contours
• Mandrin à pince motorisé (200 mm) et fourreau de contre-poupée hydraulique
• Convoyeur à copeaux à bande articulée et refroidissement haute performance
• Commande Siemens 828 D Basic

Zone de travail
Longueur de pièce (max.) : 340 mm
Hauteur de pointe : 200 mm
Diamètre tournable sur banc : 400 mm
Diamètre tournage sur support : 250 mm
Longueur d'usinage (max.) : 330 mm

Courses
Course axe X : 150 mm
Course axe Z : 350 mm

Broche
Diamètre mandrin : 200 mm
Plage de vitesses : 50 1/min - 3.000 1/min
Nez de broche : A2-6
Passage de broche : 62 mm
Passage avec barre de traction : 47 mm

Avances rapides
Avance rapide axe X : 20.000 mm/min
Avance rapide axe Z : 25.000 mm/min

Porte-outils
Nombre de positions : 12 positions
Dimensions queue d'outil : 20 mm x 20 mm
Diamètre montage barre : 32 mm
Vitesse outils entraînés : 3.000 1/min

Contre-poupée
Cône contre-poupée : 5 MT
Diamètre fourreau : 88 mm
Course fourreau : 85 mm

Puissance d'entraînement
Puissance moteur principal : 15 / 11 kW
Puissance pompe de refroidissement : 0,18 kW
Puissance outils entraînés : 2,3 kW (charge continue)

Dimensions et poids
Dimensions (L x l x H) : 3,75 m x 1,9 m x 1,92 m
Poids : 3.740 kg

Conception et équipements complémentaires

• Bâti lourd à banc incliné pour rigidité et évacuation des copeaux
• Guidages linéaires précis sur X et Z pour stabilité sous charge
• Enceinte de travail avec grande porte coulissante pour accès sécurisé
• Fourreau de contre-poupée hydraulique et lubrification centralisée automatique
• Convoyeur à bande articulé et système de refroidissement inclus

Caractéristiques techniques

• Modèle : Roturn 400 M
• Type de machine : Tour CNC à banc incliné
• Commande : Siemens 828 D Basic
• Diamètre mandrin : 200 mm
• Vitesse max broche : jusqu'à 3.000 1/min
• Moteur principal : 15 / 11 kW
• Puissance outils entraînés : 2,3 kW (continue)
• Tourelle : 12 stations (queue 20 x 20 mm)
• Courses : X = 150 mm, Z = 350 mm
• Ø tournage sur banc : 400 mm
• Contre-poupée : 5 MT, course 85 mm
• Dimensions globales : 3,75 m x 1,9 m x 1,92 m
• Poids machine : 3.740 kg
