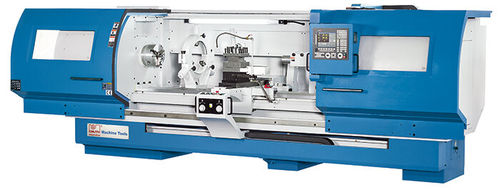

Tour CNC Forceturn 800.15

horizontal2 axesà banc plat

Description
La série Forceturn propose un tour CNC à banc plat conçu pour usiner de grandes pièces lourdes jusqu’à 5 000 mm de long. Le banc robuste et les guidages surdimensionnés, trempés et rectifiés assurent rigidité et précision pour les opérations de tournage intensives. La commande Fagor, facile d’utilisation, intègre une fonction Teach-in et la programmation par cycles ; deux manivelles électroniques offrent un positionnement de type manuel et un réglage rapide. Un large choix d’options permet d’adapter la machine aux services de maintenance, à la production d’une pièce unique ou aux petites séries.

Points forts

• Entraînement principal puissant pour usinage lourd
• Changeur d’outils servo-entraîné 4 positions
• Deux manivelles électroniques pour fonctionnement manuel et réglage
• Programmation de cycles et simulation graphique pour la production en série

Conception de la machine

• Banc plat avec guidages de grandes dimensions, trempés, rectifiés et contre‑laminés pour une grande rigidité
• Entraînement principal adapté au traitement de pièces jusqu’à 1,7 t (selon version)
• Système de refroidissement performant et graissage central automatique en série
• Passage de broche : 85 mm (modèles 630) ou 105 mm (modèles 800)

Broche et boîte principale

• Vitesses de broche infiniment variables et programmables avec boîte de vitesses automatique 3 vitesses
• Options de puissance moteur principal : 15 kW (continu) / 22 kW (crête)

Changeur d’outils

• Changeur automatique lourd 4 positions à servomoteur pour changements d’outils commandés

Commandes et utilisation

• Commande Fagor avec programmation de cycles intuitive et Profile Editor pour séries et pièces uniques
• Simulation graphique pour sécuriser les réglages
• Unité de commande compacte avec deux manivelles électroniques pour fonctionnement manuel et mise en service rapide

Caractéristiques techniques

• Diamètre tournage sur banc : 818 mm ; Largeur de banc : 450 mm ; Hauteur de pointe : 420 mm ; Ø sur traînard : 570 mm ; Longueur maxi. pièce : 1 600 mm
• Courses : Axe X : 450 mm ; Axe Z : 1 500 mm
• Poupée principale : Plage de vitesses : 20 - 1 500 tr/min ; Nez de broche : A1-11 ; Passage de broche : 105 mm
• Avances rapides : Axe X / Z : 5 000 mm/min
• Outillage : Nombre de positions d’outil : 4
• Précisions : Positionnement X/Z : 0,015 mm ; Répétabilité X/Z : 0,007 mm
• Contre-poupée : Cône : 5 MT ; Diamètre du fourreau : 105 mm ; Course du fourreau : 170 mm
• Puissance d’entraînement : Puissance moteur principal : 22 kW ; Charge continue : 15 kW ; Moteur X : 2 kW ; Moteur Z : 3,6 kW ; Puissance absorbée totale : 40 kVA
• Dimensions & poids : (L x l x h) : 4 m x 2,25 m x 2,25 m ; Poids : 4 500 kg
