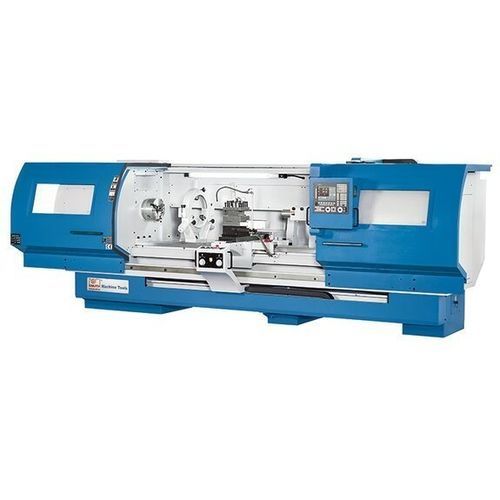

Tour CNC Forceturn 800.30

horizontal2 axesà banc plat

Présentation
Le Forceturn 800.30 est un tour CNC à banc plat à commande cyclique conçu pour l’usinage de pièces longues et lourdes. Sa structure rigide et les options de broche en font une solution adaptée aux services de maintenance, à la fabrication de pièces uniques et aux petites séries (longueur standard 3 100 mm). La commande intuitive intègre des fonctions Teach-in et deux manivelles électroniques pour un usage manuel de précision.

Points forts

• Entraînement principal puissant pour l’usinage intensif
• Changeur d’outils servo 4 positions pour changements programmés
• Deux manivelles électroniques pour le réglage et le positionnement manuel
• Programmation cyclique avec profileditor et simulation graphique

Conception de la machine

• Guidages de grandes dimensions, trempés, rectifiés et contre-revêtus pour rigidité et précision
• Conçu pour pièces lourdes (jusqu’à env. 1 700 kg selon configuration)
• Réfrigération performante et graissage central automatique de série
• Passage de broche : 85 mm (modèle 630) ou 105 mm (modèle 800)

Broche / Transmission principale

• Vitesses de broche réglables et programmables en continu via boîte 3 vitesses automatique
• Puissance moteur principal : 22 kW (15 kW en charge continue) selon configuration

Changeur d'outils

• Changeur automatique robuste 4 positions servo-entraîné pour changements d’outils programmés

Commande & exploitation

• Commande Fagor (option : Fagor 8058 Elite) avec programmation cyclique et simulation graphique
• Deux manivelles électroniques en façade pour mise au point rapide et interventions manuelles
• Interfaces de transfert de programmes et communication

Équipement standard (exemples)

• Commande Fagor 8058 Elite (selon configuration)
• 2 manivelles électroniques
• Boîte 3 vitesses automatique
• Changeur 4 positions servo
• Mandrin 3 mors Ø 300 mm
• Contre-poupée
• Système de refroidissement
• Graissage centralisé
• Lampe de travail et outillage de service

Accessoires optionnels (exemples)

• Convoyeur à chaînes pour copeaux
• Revolver Sauter 8 positions VDI 40 hydraulique servo
• Bagues de réduction, pointes tournantes
• Jeux d’outils et d’outils à plaquettes

Caractéristiques / spécifications techniques

• Zone de travail : Diamètre sur banc : 818 mm; Largeur banc : 450 mm; Hauteur de pointe : 420 mm; Diamètre sur traînard : 570 mm; Longueur maxi pièce : 3 100 mm
• Courses : Course X : 450 mm; Course Z : 3 000 mm
• Broche : Plage vitesses : 20 1/min – 1 500 1/min; Nez : A1-11; Passage broche : 105 mm
• Avances rapides : X : 5 000 mm/min; Z : 5 000 mm/min
• Outils : Nombre de positions : 4
• Précisions : Positionnement X : 0,015 mm; Positionnement Z : 0,02 mm; Répétabilité X : 0,007 mm; Répétabilité Z : 0,01 mm
• Contre-poupée : Cône : MT 5; Diamètre verin : 105 mm; Course : 170 mm
• Puissance : Moteur principal : 22 kW (15 kW en continu); Axe X : 2 kW; Axe Z : 3,6 kW; Puissance absorbée : 40 kVA
• Dimensions & masse : Dimensions (L x l x H) : 5,5 m x 2,25 m x 2,25 m; Poids : env. 6 000 kg
• Série / Modèle : Série Forceturn — tours à banc plat à commande cyclique pour pièces lourdes et longues
• Marque : KNUTH
