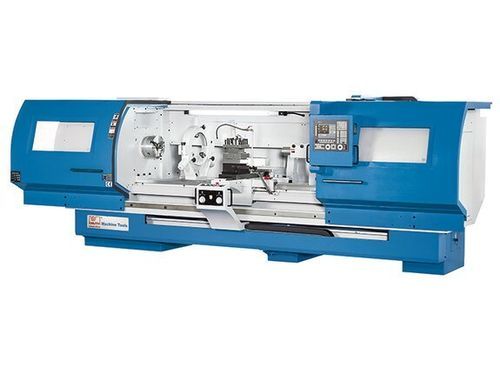

Tour CNC Forceturn 630.15

horizontal2 axesà banc plat

Aperçu
Le Forceturn 630.15 est un tour CNC à banc plat à commande cyclique conçu pour l'usinage de pièces grandes et lourdes. La construction robuste du banc plat assure rigidité et précision pour des longueurs de pièce standard jusqu'à 1 600 mm (extensions possibles jusqu'à 5 000 mm en option). La commande intègre une fonction Teach-in et deux manivelles électroniques permettent un fonctionnement en mode manuel pour la mise au point et la production de pièces uniques. Une gamme d'options permet d'adapter la machine aux besoins spécifiques de production ou de maintenance.

Points forts

• Entraînement principal puissant pour l'usinage lourd
• Changeur d'outils 4 positions servo-entraîné
• Deux manivelles électroniques pour fonctionnement manuel et réglages rapides
• Programmation de cycles pour la production en série

Zone de travail
Diamètre usinable sur banc: 670 mm
Largeur de banc: 450 mm
Hauteur de pointe: 335 mm
Diamètre de tournage sur traînard: 400 mm
Longueur de pièce max. (standard): 1 600 mm

Courses
Course axe X: 450 mm
Course axe Z: 1 500 mm

Broche
Plage de vitesses: 27 1/min - 2 250 1/min
Nez de broche: D1-8
Passage de broche: 85 mm

Avances rapides
Avance rapide axe X: 5 000 mm/min
Avance rapide axe Z: 5 000 mm/min

Porte-outils
Nombre de positions d'outils: 4 positions (servo-entraîné)

Précisions
Précision de positionnement axe X: 0,015 mm
Précision de positionnement axe Z: 0,015 mm
Répétabilité axe X: 0,007 mm
Répétabilité axe Z: 0,007 mm

Contre-poupée
Cône contre-poupée: 5 MT
Diamètre du cône: 105 mm
Course du cône: 170 mm

Puissance d'entraînement
Puissance moteur principal: 22 kW (15 kW en charge continue)
Moteur axe X: 2 kW
Moteur axe Z: 3,6 kW
Puissance absorbée totale: 40 kVA

Dimensions et poids
Dimensions (L x l x H): 4 m x 2,25 m x 2,25 m
Poids: 4 100 kg

Caractéristiques techniques

• Modèle: Forceturn 630.15
• Type de machine: Tour CNC à banc plat à commande cyclique
• Zone de travail: Ø sur banc 670 mm; Largeur de banc 450 mm; Hauteur de pointe 335 mm; Ø sur traînard 400 mm; Longueur max. de pièce 1 600 mm
• Courses: X 450 mm; Z 1 500 mm
• Broche: Plage 27–2 250 1/min; Nez D1-8; Passage 85 mm
• Avances rapides: X/Z 5 000 mm/min
• Porte-outils: Changeur servo 4 positions
• Précision: Positionnement X/Z 0,015 mm; Répétabilité X/Z 0,007 mm
• Contre-poupée: Cône 5 MT; Ø cône 105 mm; Course 170 mm
• Puissance: Moteur principal 22 kW (15 kW continue); X 2 kW; Z 3,6 kW; Total 40 kVA
• Dimensions & poids: Emprise env. 4 m x 2,25 m x 2,25 m; Poids ≈ 4 100 kg
• Équipements standards: Commande Fagor (Fagor 8058 Elite), 2 manivelles électroniques, système de refroidissement, lubrification centralisée
