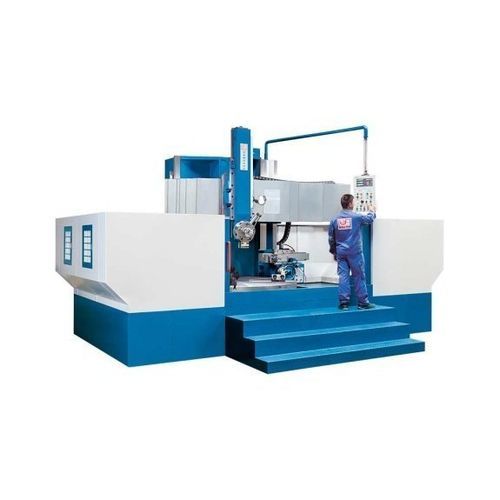

Tour conventionnel VDM 2600 S

vertical3 axesservo-motorisées

Présentation
Le tour vertical conventionnel VDM 2600 S est conçu pour l’usinage de pièces de grand diamètre et de forte masse. Sa conception facilite le chargement/déchargement sécurisé par grue ou chariot élévateur. L’avance est commandée par un servomoteur coupleux et la traverse se bride hydrauliquement. L’entraînement principal avec réducteur fournit un fort couple pour le dégrossissage ; un support latéral avec avance indépendante est disponible pour l’usinage des contours extérieurs. Un indicateur de position 3 axes est fourni en série pour garantir la précision.

Points forts

• Accès et manutention optimisés pour grue et chariot élévateur
• Réglage continu de l’avance par servomoteur à fort couple
• Bras vertical long et rigide avec guidages trempés
• Support latéral avec avance indépendante pour usinage du contour
• Réducteur sur broche principale pour couple élevé
• Indicateur de position 3 axes en équipement de série

Zone de travail (table technique)
Diamètre (max.) : 2 600 mm
Diamètre de tournage porte-outil supérieur : 2 600 mm
Diamètre de tournage porte-outil latéral : 2 300 mm
Hauteur de travail (max.) : 1 500 mm
Zone de pivotement porte-outil supérieur : ± 30°
Longueur pièce (max.) : 1 500 mm
Poids pièce (max.) : 10 000 kg

Courses (table technique)
Course axe X1 chariot supérieur : 1 300 mm
Course axe Z1 chariot supérieur : 1 000 mm
Course traverse axe W : 1 100 mm
Course axe X2 support latéral : 730 mm
Course axe Z2 support latéral : 1 180 mm

Broche principale (table technique)
Plage de vitesses : 1,4 1/min - 45 1/min
Couple broche (max.) : 32 000 Nm
Diamètre plateau tournant : 2 300 mm

Avances rapides (table technique)
Avance rapide chariot supérieur : 1 800 mm/min
Avance rapide chariot latéral : 1 800 mm/min

Avances (table technique)
Vitesse d'avance axe X : 0,8 mm/min - 86 mm/min
Vitesse d'avance axe Z : 0,8 mm/min - 86 mm/min
Vitesse d'avance axe W : 440 mm/min

Porte-outils (table technique)
Porte-outils : 30 mm x 40 mm
Poids outils max. : 50 kg

Puissance d'entraînement (table technique)
Puissance moteur principal : 37 kW
Puissance moteur axe X : 4,7 kW
Puissance moteur axe Z : 4,7 kW

Dimensions et poids (table technique)
Dimensions (L x l x H) : 7,9 m x 5,3 m x 5,4 m
Poids : 27.500 kg

Détails produit

• Réglage continu de l’avance via servomoteur pour une alimentation puissante et réglable
• Accès facilité pour grue et chariot, disposition d’outillage optimisée pour pièces lourdes
• Construction lourde du pied avec larges guidages trempés pour rigidité maximale
• Bridage hydraulique de la traverse
• Broche sur roulements à rouleaux deux rangées de haute précision, réglable
• Réducteur assurant couple élevé et large plage de vitesses
• Support latéral disponible avec avance indépendante pour usinage du contour

Caractéristiques / spécifications techniques

• Modèle : VDM 2600 S
• Diamètre de tournage maximum : 2 600 mm
• Diamètre plateau : 2 300 mm
• Hauteur de travail max. : 1 500 mm
• Poids pièce max. : 10 000 kg
• Longueur pièce max. : 1 500 mm
• Couple broche max. : 32 000 Nm
• Plage vitesses broche : 1,4 – 45 1/min
• Puissance moteur principal : 37 kW
• Moteurs axes X/Z : 4,7 kW
• Avances X/Z : 0,8 – 86 mm/min
• Avances rapides : 1 800 mm/min (chariot supérieur/latéral)
• Porte-outils 30 x 40 mm, capacité outils jusqu’à 50 kg
• Dimensions machine (L x l x H) : 7,9 m x 5,3 m x 5,4 m
• Poids machine : 27 500 kg
