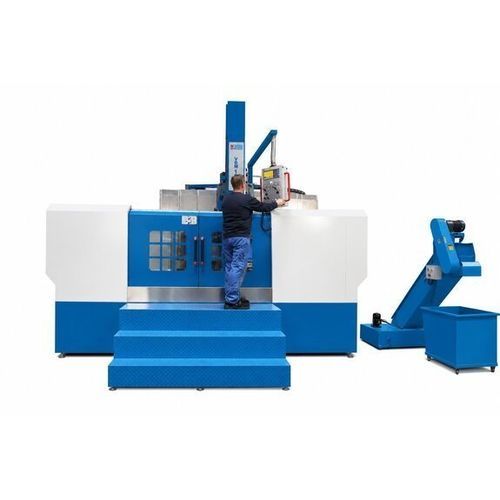

Tour conventionnel VDM 1600 S

vertical3 axesbackgear

Overview
Le VDM 1600 S est un tour vertical conventionnel conçu pour l’usinage de pièces de grand diamètre et de forte masse, offrant un chargement et déchargement facilités. La machine est équipée d’un servomoteur à fort couple pour l’avance, d’un bridage hydraulique de la traverse et d’un entraînement principal à réduction pour les coupes lourdes. Un support latéral avec avance indépendante est disponible pour l’usinage du contour extérieur. Un indicateur de position 3 axes est monté en série pour garantir la précision.

Highlights

• Accès et manutention aisés par grue et chariot élévateur
• Commande d’avance réglable en continu via servomoteur
• Long bras vertical rigide avec guidages trempés
• Support latéral avec avance indépendante pour travaux extérieurs
• Réducteur pour couple élevé sur l’entraînement principal

Working area
Diamètre de rotation (max.) : 1.600 mm
Diamètre tournage — porte-outil supérieur : 1.600 mm
Diamètre tournage — porte-outil latéral : 1.400 mm
Hauteur de travail (max.) : 1.000 mm
Zone de pivot porte-outil supérieur : ± 30°
Longueur de pièce (max.) : 1.000 mm
Poids pièce (max.) : 5.000 kg

Travels
Course axe X1 chariot supérieur : 915 mm
Course axe Z1 chariot supérieur : 800 mm
Course traverse axe W : 650 mm
Course axe X2 support latéral : 630 mm
Course axe Z2 support latéral : 900 mm

Headstock
Plage de vitesses : 5 1/min - 160 1/min
Couple broche (max.) : 25.000 Nm
Diamètre plateau tournant : 1.400 mm

Rapid feed
Avance rapide chariot supérieur : 1.800 mm/min
Avance rapide support latéral : 1.800 mm/min

Feed
Vitesse d’avance axe X : 0,8 mm/min - 86 mm/min
Vitesse d’avance axe Z : 0,8 mm/min - 86 mm/min
Vitesse d’avance axe W : 440 mm/min

Tooling
Porte-outils : 30 mm x 40 mm
Poids outil (max.) : 50 kg

Drive capacity
Puissance moteur principal : 30 kW
Puissance moteur axe X : 4,7 kW
Puissance moteur axe Z : 4,7 kW

Measures and weights
Dimensions (L x l x H) : 6,5 m x 4,2 m x 5 m
Poids : 12.500 kg

Technical specifications

• Modèle : VDM 1600 S
• Diamètre de rotation max. : 1.600 mm
• Hauteur de travail max. : 1.000 mm
• Poids pièce max. : 5.000 kg
• Couple broche max. : 25.000 Nm
• Moteur principal : 30 kW
• Commande d’avance par servomoteur (réglage continu)
• Bridage hydraulique de la traverse
• Support latéral avec avance indépendante (X2/Z2)
• Courses : X1 915 mm / Z1 800 mm / W 650 mm / X2 630 mm / Z2 900 mm
• Avance rapide chariot supérieur/latéral : 1.800 mm/min
