Tour à commande manuelle V-Turn 410/1000
horizontal3 axesCamlock D1-6

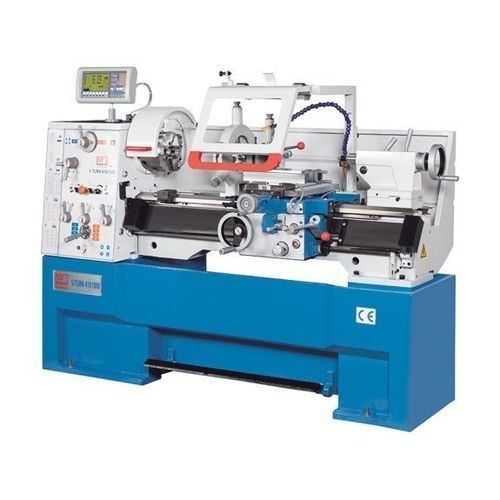

Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 2
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 3
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 4
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 5
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 6
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 7
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 8
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 9
Tour à commande manuelle - V-Turn 410/1000 - Knuth Machine Tools - horizontal / 3 axes / Camlock D1-6 - image - 10
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Knuth Machine Tools

Caractéristiques

Type de commande
à commande manuelle
Orientation de la broche
horizontal
Nombre d'axes
3 axes
Nez de broche
Camlock D1-6
Applications
pour production de petites pièces, pour petites pièces
Performance
puissant, de précision
Fonction combinée
filetage
Diamètre

380 mm
(14,96 in)

Vitesse de rotation

Max: 3 000 rpm
(18 849,556 rad.min-1)

Min: 30 rpm
(188,496 rad.min-1)

Course X

210 mm
(8 in)

Course Z

140 mm
(6 in)

Puissance nominale

5,5 kW
(7,5 hp)

Longueur hors tout

1 940 mm
(76 in)

Largeur hors tout

1 000 mm
(39 in)

Hauteur totale

1 320 mm
(52 in)

Poids

1 200 kg
(2 646 lb)

Description

Description
Le V-Turn 410/1000 est un tour de précision conçu pour l'usinage d'atelier et la production de petites séries. Équipé d'un onduleur et d'un moteur de broche haute performance, il propose deux plages de vitesses à variation continue jusqu'à 3 000 1/min et assure la puissance nécessaire pour des usinages plus chargés. La fonction "Vitesse de coupe constante" intégrée à l'afficheur X-Pos ajuste automatiquement la vitesse de broche lors du dressage afin de maintenir la vitesse de coupe et la qualité de surface proches de celles d'un tour CNC.

Points forts
  • Vitesse de coupe constante (X-Pos)
  • Vitesse de broche élevée et moteur 5,5 kW
  • Équipement standard complet
  • Roulements dimensionnés de la marque NSK

Spécifications techniques (tableaux)
Zone de travail
Entrepointe: 1 000 mm
Hauteur de pointe: 205 mm
Diamètre usinable sur banc: 380 mm
Diamètre usinable sur le pont: 580 mm
Diamètre sur traînard: 255 mm
Longueur du pont: 250 mm
Largeur du banc: 250 mm

Courses
Course axe X: 210 mm
Course axe Z1: 140 mm
Pivotement chariot: ±45°

Broche principale
Plage vitesse haute: 550 1/min - 3 000 1/min
Plage vitesse basse: 30 1/min - 550 1/min
Passage de broche: 52 mm
Nez de broche: Camlock D1-6
Cône de broche: 6 MT

Avances
Avance X: 0,025 mm/tr - 0,85 mm/tr
Avance Z: 0,05 mm/tr - 1,7 mm/tr

Filetage
Filetage métrique: (39) 0,2 - 14 mm
Filetage diamétral: (21) 8 - 44 DP
Module: 0,3 mm - 3,5 mm
Whitworth: (45) 2 - 72 TPI

Contre-poupée
Diamètre fourreau: 50 mm
Cône fourreau: 4 MT
Course fourreau: 120 mm
Décalage fourreau: ±13 mm

Puissance d'entraînement
Puissance moteur principal: 5,5 kW

Dimensions et poids
Dimensions (L x l x H): 1,94 m x 1,00 m x 1,32 m
Poids: 1 200 kg

Détails produit
  • Vitesse de coupe constante: lors du dressage, la vitesse de broche s'adapte au diamètre de la pièce pour conserver la vitesse de coupe à l'arête et obtenir des états de surface comparables au tournage CNC
  • Banc nervuré monobloc en fonte offrant rigidité et longévité
  • Glissières larges, trempées et rectifiées pour une grande précision
  • Roulements de broche surdimensionnés assurant un excellent concentricité
  • Engrenages et arbres de broche trempés et rectifiés pour un fonctionnement silencieux
  • Moteur broche 5,5 kW pour des opérations d'usinage puissantes
  • Vitesses de broche à variation continue: 30–550 et 550–3 000 tr/min
  • Butée micrométrique et butée révolver fournies de série
  • Graissage centralisé intégré au support pour un entretien réduit
  • Afficheur X.Pos 3 axes avec affichage de la vitesse et fonctions auxiliaires, entièrement monté
  • Frein électromagnétique de broche, sans entretien, pour un ralentissement sûr

Caractéristiques / spécifications techniques
  • Modèle: V-Turn 410/1000
  • Fabricant: KNUTH
  • Entrepointe: 1 000 mm
  • Diamètre sur banc: 380 mm
  • Passage de broche: 52 mm (Camlock D1-6, 6 MT)
  • Vitesse max broche: jusqu'à 3 000 1/min (deux plages)
  • Moteur principal: 5,5 kW
  • Course X: 210 mm • Course Z1: 140 mm
  • Course fourreau: 120 mm • Diamètre fourreau: 50 mm
  • Dimensions: 1,94 m x 1,00 m x 1,32 m • Poids: 1 200 kg
