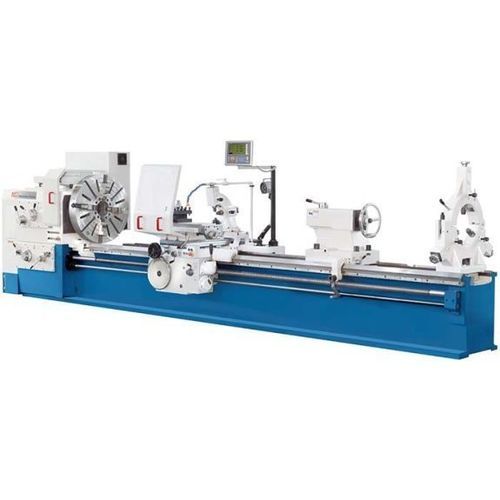

Tour conventionnel DL S 515/5000

horizontal3 axesà banc plat

Présentation
Le DL S 515/5000 est un tour conventionnel lourd conçu pour l’usinage de pièces de grand diamètre et de grande longueur. Il accepte des pièces jusqu’à 5 000 mm entre-points et des diamètres importants grâce à un banc monobloc très large et fortement nervuré ainsi qu’une tête robuste. L’embrayage multidisque et la boîte 4 vitesses manuelle associée à la commande par fréquence permettent de maîtriser le démarrage de la broche et d’ajuster le couple pour les coupes lourdes.

Points forts

• Entre-points maxi : 5 000 mm
• Passage de broche : 100 mm (A2-11)
• Moteur broche : 22 kW
• Vitesse broche réglable en 4 niveaux
• Avances rapides sur axes X et Z
• Indicateur de position 3 axes monté

Caractéristiques principales (détails)

• Banc très large, extra-lourd et nervuré en construction monobloc pour charges élevées
• Prismes de guidage trempés par induction et rectifiés pour précision durable et faible usure
• Grande tête avec broche principale haute précision sur paliers coniques pour excellente stabilité
• Boîte 4 vitesses manuelle combinée à une régulation par fréquence et moteur puissant pour couple élevé
• Joystick pour avances X et Z monté sur le support pour une commande ergonomique
• Embrayage de surcharge réglable dans le traînard pour protéger la mécanique d’avance
• Avances rapides X et Z pour un positionnement rapide du traînard
• Traînard et chariot supérieur dimensionnés pour efforts d’usinage importants
• Affichage : modes séparé et différentiel/cumulatif pour Z0 et Z1 ; résolution 0,01 / 0,005 mm ; mémoire 10 outils ; basculement rayon/diamètre ; conversion mm/pouces ; calcul cercle de trous ; fonction calculatrice

Zone de travail
Longueur de pièce (max.) : 5 000 mm
Diamètre de tournage sur banc : 1 000 mm
Diamètre sur traînard : 720 mm
Diamètre sur pont : 1 350 mm
Poids pièce (max.) : 4 000 kg
Longueur du pont : 470 mm
Largeur du banc : 600 mm

Courses
Course axe X : 520 mm
Course axe Z : 4 700 mm
Course axe Z1 : 250 mm
Pivotement chariot : 90°

Broche principale
Plage de vitesses : 5 1/min - 630 1/min
Passage de broche : 100 mm
Nez de broche : A2-11

Avances rapides
Avance rapide X : 1 800 mm/min
Avance rapide Z : 3 640 mm/min

Avances
Vitesse d'avance X : 0,04 mm/min - 4,8 mm/min
Vitesse d'avance Z : 0,08 mm/min - 9,6 mm/min
Vitesse d'avance Z1 : 0,02 mm/min - 2,4 mm/min

Porte-outils
Dimensions queue d'outils : 32 mm x 32 mm

Filetage
Filetage métrique : (53) 1 - 120 mm
Filetage pouces : (49) 30 - 1/4
Filetage diamétral : (56) 60 - 0,5 DP
Filetage module : (54) 0,5 - 60 mm

Contre-poupée
Diamètre du cône de contre-poupée : 120 mm
Cône de la contre-poupée : 6 MT
Course du fourreau : 250 mm

Puissance d'entraînement
Puissance moteur principal : 22 kW
Puissance pompe refroidissement : 0,15 kW
Puissance moteur avances : 1,1 kW
Puissance absorbée totale : 23 kVA

Dimensions et poids
Dimensions (L x l x h) : 7,15 m x 1,5 m x 1,6 m
Poids : 9 500 kg

Caractéristiques techniques (extrait)

• Modèle : DL S 515/5000
• Longueur pièce maxi : 5 000 mm
• Diamètre usinable sur banc : 1 000 mm
• Diamètre sur traînard : 720 mm
• Passage de broche : 100 mm
• Puissance broche : 22 kW
• Avances rapides X / Z : 1 800 / 3 640 mm/min
• Vitesse broche : 5 - 630 1/min
• Poids machine : 9 500 kg
