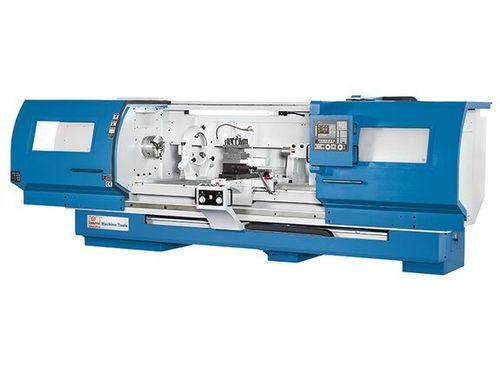

Tour CNC Forceturn 630.30

horizontal2 axesà banc plat

Présentation
La série Forceturn propose une plate-forme de tour CNC à banc plat et à commande par cycles pour l'usinage de pièces longues et lourdes. La conception permet le traitement de pièces longues (série jusqu'à 5 000 mm) avec une grande stabilité géométrique. La commande Fagor, intuitive, intègre fonctions Teach-in et programmation de cycles ; deux manivelles électroniques permettent un fonctionnement en mode manuel et un réglage rapide. Des options (lunettes, contre-poupée, convoyeur de copeaux, tourelle, etc.) permettent d'adapter la machine aux besoins de production ou d'entretien.

Points forts

• Fonctionnement CNC par cycles pour pièces unitaires et petites séries
• Changeur d'outils servo 4 positions pour changements programmés
• Deux manivelles électroniques pour fonctionnement manuel et positionnements fins
• Vitesses de broche variables en continu avec boîte de vitesses principale automatique 3 rapports

Conception et détails

• Commande Fagor avec programmation de cycles et éditeur de profils pour pièces complexes
• Simulation graphique pour vérification des programmes avant usinage
• Banc massif avec guidages larges, trempés, rectifiés et contre-laminés
• Moteur principal dimensionné pour pièces lourdes (22 kW pic, 15 kW continu)
• Système de refroidissement performant et graissage centralisé de série
• Passage de broche : 85 mm (modèles 630) ou 105 mm (modèles 800)
• Changeur 4 positions automatique servo pour changements d'outil fiables
• Deux manivelles électroniques sur le pupitre pour réglages et interventions manuelles

Spécifications techniques
Zone de travail
Diamètre usinable sur banc : 670 mm
Largeur du banc : 450 mm
Hauteur de pointe : 335 mm
Diam. tournage sur traînard : 400 mm
Longueur pièce (max.) : 3 100 mm

Courses
Course axe X : 450 mm
Course axe Z : 3 000 mm

Broche
Plage de vitesses : 27 1/min - 2 250 1/min
Nez de broche : D1-8
Passage broche : 85 mm

Avances rapides
Avance rapide X : 5 000 mm/min
Avance rapide Z : 5 000 mm/min

Outils
Nombre de positions outils : 4 positions

Précisions
Précision de positionnement X : 0,015 mm
Précision de positionnement Z : 0,02 mm
Répétabilité X : 0,007 mm
Répétabilité Z : 0,01 mm

Contre-poupée
Cône contre-poupée : 5 MT
Diamètre fourreau : 105 mm
Course fourreau : 170 mm

Puissances
Puissance moteur principal : 22 kW
Principal charge continue : 15 kW
Puissance moteur X : 2 kW
Puissance moteur Z : 3,6 kW
Puissance absorbée : 40 kVA

Dimensions et poids
Dimensions (L x l x H) : 5,5 m x 2,25 m x 2,25 m
Poids : 5 600 kg

Caractéristiques / synthèse technique

• Modèle : Forceturn 630.30
• Type : Tour CNC à banc plat commandé par cycles
• Commande : Fagor (programmation cycles, éditeur de profils, simulation graphique)
• Passage broche (630) : 85 mm ; nez broche D1-8
• Diamètre usinable sur banc : 670 mm ; sur traînard : 400 mm
• Longueur pièce indiquée : 3 100 mm (la série admet des longueurs supérieures selon configuration)
• Courses X/Z : 450 mm / 3 000 mm ; avances rapides X/Z : 5 000 mm/min
• Moteur principal : 22 kW (15 kW continu) ; puissance absorbée totale : 40 kVA
