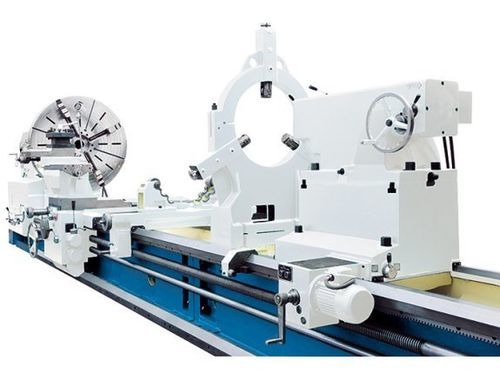

Tour conventionnel DL E Heavy 800/3000

horizontalà banc platpour pièces longues

Présentation
La série DL E Heavy 800/3000 est un tour conventionnel conçu pour l’usinage de très grands diamètres et de pièces de grande longueur. Capable de traiter des pièces jusqu’à 8 000 mm de longueur et des diamètres de tournage supérieurs à 1 600 mm, le banc large et nervuré en fonte supporte des charges importantes. La broche principale est entraînée par une embrayage multidisque réglable et des moteurs dédiés assurent l’avance rapide et la positionnement motorisé de la contre-poupée.

Points forts

• Entrepointes jusqu’à 8 000 mm (capacité de la série)
• Passage de broche 130 mm
• Puissance moteur principal 22 kW
• Avances rapides élevées en X et Z
• Livré avec affichage de position 3 axes monté

Spécifications techniques — Zone de travail
Longueur de pièce (max.) : 3 000 mm
Diamètre usinable sur banc : 1 600 mm
Diamètre de tournage sur traînard : 1 280 mm
Poids pièce (max.) : 6 000 kg
Largeur de banc : 970 mm
Poids max. entre pointes : 6 000 kg
Poids max. sur mandrin : 1 500 kg

Spécifications techniques — Courses
Course axe X : 820 mm
Course axe Z : 2 800 mm
Course axe Z1 : 200 mm
Pivotement chariot : ±180°

Spécifications techniques — Broche
Vitesses broche (droite) : 2,5 1/min - 250 1/min
Vitesses broche (gauche) : 3,15 1/min - 250 1/min
Passage de broche : 130 mm
Nez de broche : ISO A2-15

Spécifications techniques — Avances rapides
Avance rapide X : 1 870 mm/min
Avance rapide Z : 3 740 mm/min

Spécifications techniques — Avances
Avance X : 0,064 mm/tr - 12 mm/tr
Avance Z : 0,032 mm/tr - 6 mm/tr
Avance Z1 : 0,016 mm/tr - 3 mm/tr

Spécifications techniques — Filetage
Filetage métrique : 1 mm - 120 mm
Filetage diamétral : (42) 30 - 1/4 DP
Module : 0,5 mm - 60 mm
Whitworth : (48) 0,5 - 60 TPI

Spécifications techniques — Contre-poupée
Diamètre du canon : 160 mm
Cône : métrique 80
Course : 300 mm
Réglage transversal : ±2,5 mm

Spécifications techniques — Puissance
Puissance moteur principal : 22 kW

Spécifications techniques — Dimensions et poids
Dimensions (L x l x H) : 6,04 m x 2,06 m x 2,23 m
Poids : 12 900 kg

Equipement de série (extraits)

• Affichage de position 3 axes X.Pos 3.2 (monté)
• Mandrin à bride 4 mors Ø 1 400 mm
• Système de refroidissement
• Lunette fixe 220–630 mm
• Contre-poupée motorisée
• Lampe de travail LED, pointes de centrage, douille de réduction
• Vis de fondation, graissage centralisé, outillage, manuel d’utilisation

Détails additionnels (fonctionnels / conception)

• Châssis en fonte nervuré pour réduire les vibrations
• Glissières trempées et rectifiées
• Embrayage multidisque pour l'entraînement de la broche
• Moteur séparé pour les avances rapides X et Z
• Joystick de commande des avances monté sur le support
• Positionnement motorisé de la contre-poupée (≥ 3 000 mm entrepointes)
• Roulements de broche de grande dimension et embrayage de surcharge enfermé

Caractéristiques / spécifications techniques

• Modèle : DL E Heavy 800/3000
• Longueur pièce (max.) : 3 000 mm
• Diamètre usinable sur banc : 1 600 mm
• Passage de broche : 130 mm; nez ISO A2-15
• Puissance principale : 22 kW
• Avances rapides X/Z : 1 870 / 3 740 mm/min
• Poids machine : 12 900 kg
