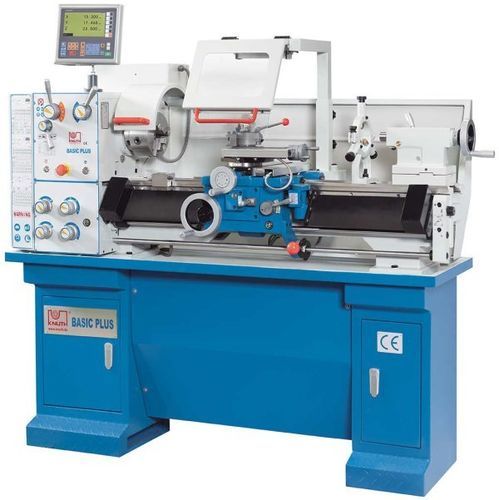

Tour conventionnel Basic Plus

horizontal2 axesde précision

Description
Le Basic Plus est un tour manuel d'établi destiné à la production de pièces unitaires, aux opérations de maintenance et à la formation. Il se configure via un grand choix d'accessoires optionnels pour répondre aux besoins des ateliers de réparation, centres de formation et ateliers polyvalents.

Points forts

• Banc en fonte avec guide prismatique double, durci et rectifié
• Encombrement réduit pour ateliers compacts
• Porte-outil à changement rapide, répétabilité 0,01 mm
• Indicateur de position 3 axes X.Pos 3.2 monté
• Nombreux équipements de série et options disponibles

Equipement standard (extrait)

• Engrenages de broche durcis et rectifiés
• Broche avec montage Camlock D1-4, alésage Ø 38 mm
• Roulements de broche réglables (roulements coniques)
• Contre-poupée course 100 mm, décalage ±10 mm
• Boîte de renversement pour changer le sens d'avance
• Porte-outils à changement rapide
• Mandrin 3 mors Ø160 mm et plateau 4 mors Ø200 mm (livrés)
• Lunettes fixe et entraînée, butée micrométrique, vérificateur de filetage
• Protections avec verrouillage, éclairage de travail, caisse à outils

Spécifications techniques
Zone de travail
Entrepointe : 810 mm
Diamètre usinable sur banc : 300 mm
Diamètre de tournage sur traînard : 178 mm
Largeur banc : 180 mm

Courses
Course axe X : 155 mm
Course axe Z1 : 95 mm
Pivotement chariot : ± 60°

Broche
Vitesses broche : 60 - 1550 (9x2) 1/min
Alésage broche : 38 mm
Montage broche : Camlock D1-4
Cône broche : MT5

Avances
Avance axe X : 0,014 mm/tr - 0,38 mm/tr
Avance axe Z : 0,052 mm/tr - 1,392 mm/tr

Filetage
Métrique : (26) 0,4–7 mm
Whitworth : (34) 4–56 TPI

Contre-poupée
Diamètre fourreau : 32 mm
Cône fourreau : MT3
Course : 100 mm
Décalage transversal : ± 10 mm

Puissance
Puissance moteur principal : 1,1 kW

Dimensions et poids
Dimensions (L×l×h) : 1,6 m × 0,75 m × 1,27 m
Poids : 520 kg

Notes
La machine est livrée avec un équipement de série complet et de nombreux accessoires optionnels (mandrins, porte-outils, systèmes de mesure, systèmes de refroidissement, etc.).

Caractéristiques

• Modèle : Basic Plus
• Marque : KNUTH
• Entrepointe : 810 mm
• Diamètre usinable sur banc : 300 mm
• Alésage broche : 38 mm (Camlock D1-4)
• Vitesses : 60 - 1550 1/min (9x2)
• Moteur principal : 1,1 kW
• Course contre-poupée : 100 mm, cône MT3
• Cours X : 155 mm — Cours Z1 : 95 mm
• Avances X/Z : X 0,014–0,38 mm/tr, Z 0,052–1,392 mm/tr
• Banc : fonte, guide prismatique double, durci et rectifié
• Dimensions (L×l×h) : 1,6 m × 0,75 m × 1,27 m
• Poids net : 520 kg
