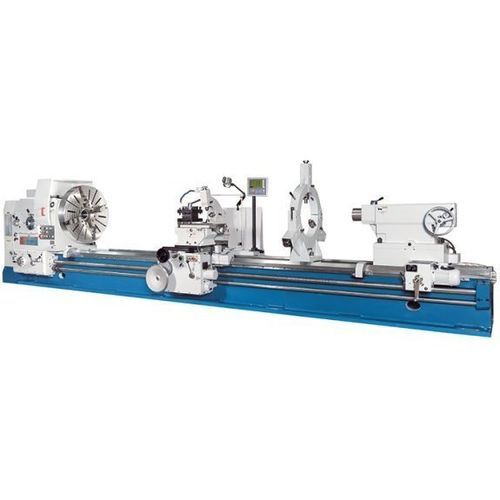

Tour conventionnel DL E Heavy 620/8000

horizontal3 axes10 outils

Description
La gamme de tours DL E Heavy permet d’usiner de grands diamètres et de longues pièces. Conçue pour l’usinage conventionnel de pièces jusque 8 000 mm de longueur et plus de 1 600 mm de diamètre, la machine dispose d’un banc large et fortement nervuré capable de supporter des charges élevées. Des moteurs puissants entraînent la broche principale via un embrayage multidisque à réglage fin. L’eilgang dans le support est efficace sur de grands bancs, et la lourde contre-poupée est entraînée par moteur.

Points forts

• Entre-pointes jusqu’à 8 000 mm
• Passage de broche 130 mm
• Moteur principal 22 kW
• Avances rapides élevées en X et Z
• Livré avec afficheur de position 3 axes monté

Spécifications techniques
Zone de travail
Longueur pièce (max.) : 8.000 mm
Diamètre de tournage sur banc : 1.250 mm
Diamètre de tournage sur traînard : 900 mm
Poids pièce (max.) : 6.000 kg
Largeur de banc : 755 mm
Poids max. entre pointes : 6.000 kg
Poids max. sur mandrin : 1.500 kg

Courses
Course axe X : 630 mm
Course axe Z : 7.800 mm
Course axe Z1 : 300 mm
Pivotement chariot supérieur : ± 180°

Broche principale
Vitesses broche (droite) : 3,15 1/min - 315 1/min
Vitesses broche (gauche) : 4 1/min - 315 1/min
Passage de broche : 130 mm
Nez de broche : ISO A2-15

Avances rapides
Avance rapide X : 1.870 mm/min
Avance rapide Z : 3.740 mm/min

Avances
Avance X : 0,064 mm/tr - 12 mm/tr
Avance Z : 0,032 mm/tr - 6 mm/tr
Avance Z1 : 0,016 mm/tr - 3 mm/tr

Filetage
Métrique : 1 mm - 120 mm
Diamétral : (42) 30 - 1/4 DP
Module : 0,5 mm - 60 mm
Whitworth : (48) 0,5 - 60 TPI

Contre-poupée
Diamètre de la broche de contre-poupée : 160 mm
Cône de la broche : métrique 80
Course broche de contre-poupée : 300 mm
Réglage transversal : ± 2,5 mm

Puissance d'entraînement
Puissance moteur principal : 22 kW

Dimensions et poids
Dimensions (L x l x h) : 11,1 m x 1,88 m x 1,92 m
Poids : 16.800 kg

Détails produit

• Moteur 22 kW pour puissance d'usinage élevée
• Corps en fonte massif avec banc nervuré pour limiter les vibrations
• Glissières trempées et rectifiées
• Embrayage multidisque robuste pour l'entraînement de la broche
• Moteur d'avance rapide séparé pour X et Z
• Joystick pour avances X et Z monté sur le support
• Positionnement motorisé de la contre-poupée (modèles ≥ 3000 mm)
• Roulements de broche dimensionnés
• Afficheur de position 3 axes livré monté
• Embrayage de surcharge dans le tablier

Afficheur 3 axes (fonctions)

• Précision accrue et taux d'erreur réduit
• Résolution : 0,01 / 0,005 mm
• Coordonnées conservées à l'extinction de l'affichage
• Calcul des cercles de trous et fonction calculatrice
• Stockage pour 10 outils, bascule rayon/diamètre, conversion mm/pouce
• Affichage lisible et clavier ergonomique

Équipement standard

• Afficheur 3 axes X.Pos 3.2
• Plateau de face 4 mors Ø 1000 mm (indépendant, livré avec un jeu de mors durs)
• Système de refroidissement
• Pointe suivie 50-220 mm
• Pièce d'appui 50-590 mm
• Contre-poupée motorisée
• Lampe de travail LED
• Pointeaux
• Manchon de réduction
• Boulons d'ancrage
• Graissage centralisé
• Outillage de mise en service
• Manuel d'utilisation

Équipement optionnel

• Pièce d'appui 220-630 mm
