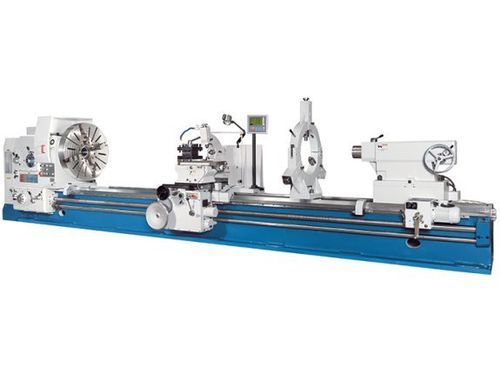

Tour conventionnel DL E Heavy 800/8000

horizontal3 axespour pièces longues

Description
Les tours de la série DL E Heavy permettent d’usiner des diamètres de tournage très importants ainsi que des pièces de grande longueur. Cette gamme conventionnelle est adaptée à l’usinage de pièces jusqu’à 8 000 mm de longueur et plus de 1 600 mm de diamètre. Le banc large et fortement nervuré supporte des masses de pièces élevées. Des moteurs puissants entraînent la broche principale via un embrayage multidisque à réglage fin. L’avance rapide sur le traînard et la contre-poupée motorisée facilitent la manipulation sur de grandes longueurs de banc.

Points forts

• Entrepointes jusqu’à 8 000 mm
• Passage de broche Ø 130 mm (ISO A2-15)
• Moteur broche principal 22 kW
• Avance rapide en X et Z
• Affichage de position 3 axes monté

Zone de travail
Longueur pièce max. : 8 000 mm
Diamètre tournage sur banc : 1 600 mm
Diamètre tournage sur traînard : 1 280 mm
Poids pièce max. : 6 000 kg (entre pointes)
Largeur du banc : 970 mm
Poids max. sur mandrin : 1 500 kg

Courses
Course axe X : 820 mm
Course axe Z : 7 800 mm
Course axe Z1 : 200 mm
Pivotement chariot supérieur : ±180°

Broche principale
Vitesses broche (droite) : 2,5 1/min - 250 1/min
Vitesses broche (gauche) : 3,15 1/min - 250 1/min
Passage de broche : 130 mm
Nez de broche : ISO A2-15

Avance rapide
Avance rapide X : 1 870 mm/min
Avance rapide Z : 3 740 mm/min

Avances
Avance X : 0,064 mm/tr - 12 mm/tr
Avance Z : 0,032 mm/tr - 6 mm/tr
Avance Z1 : 0,016 mm/tr - 3 mm/tr

Filetage
Métrique : 1 mm - 120 mm
Diamétral : (42) 30 - 1/4 DP
Module : 0,5 mm - 60 mm
Whitworth : (48) 0,5 - 60 TPI

Contre-poupée
Diamètre de la contre-poupée : 160 mm
Cône de la contre-poupée : cône MT80
Course de la contre-poupée : 300 mm
Réglage transversal : ±2,5 mm

Puissance d'entraînement
Puissance moteur broche principale : 22 kW

Dimensions et poids
Dimensions (L x l x h) : 11,04 m x 2,06 m x 2,23 m
Poids machine : 21 020 kg

Équipement standard (exemples)

• Affichage de position 3 axes X.Pos 3.2 monté
• Plateau 4 mors Ø 1400 mm
• Système de refroidissement
• Lunette fixe 220–630 mm
• Contre-poupée motorisée
• Lampe LED, pointes de centrage, bague de réduction
• Boulons de fondation, lubrification centralisée, outils, manuel

Équipement optionnel (exemples)

• Lunette suivie 50–220 mm
• Lunette fixe 260–900 mm
• Butées de passage de broche Quick-Set (diverses tailles)
• Sets porte-outil à changement rapide / outils plaqués / porte-outils indexables
• Options d’évacuation copeaux et outillage d’atelier

Détails supplémentaires

• Corps en fonte surdimensionné avec banc nervuré pour minimiser les vibrations
• Glissières trempées et rectifiées
• Embrayage multidisque robuste pour l’entraînement de la broche
• Moteur séparé pour avances rapides X et Z
• Joystick pour commandes X/Z monté sur le support
• Contre-poupée motorisée (pour entrepointes ≥ 3000 mm)
• Roulements de broche de grand diamètre et embrayage de surcharge dans le tablier

Caractéristiques / spécifications techniques

• Série / Modèle : DL E Heavy
• Entrepointes max. : 8 000 mm
• Diam. tournage sur banc : 1 600 mm
• Passage de broche : 130 mm (ISO A2-15)
• Moteur broche : 22 kW
• Avances rapides : X 1 870 mm/min ; Z 3 740 mm/min
• Avances : X 0,064–12 mm/tr ; Z 0,032–6 mm/tr
• Contre-poupée : Ø 160 mm, course 300 mm, cône MT80
• Dimensions : 11,04 m x 2,06 m x 2,23 m
• Poids machine : 21 020 kg
