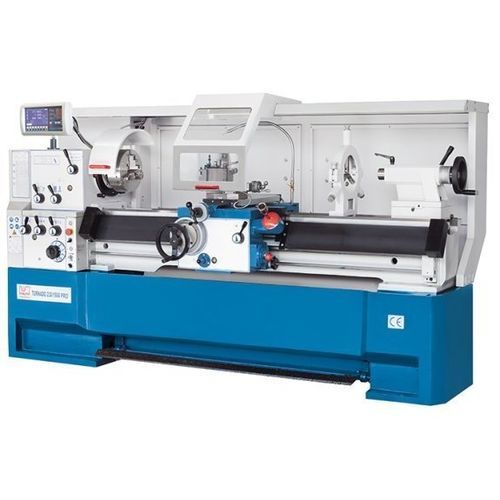

Tour conventionnel Turnado 230/1500 PRO

horizontalrigideCamlock D1-6

Présentation
La gamme Turnado PRO est la version moderne du tour conventionnel. Les modèles PRO associent une plage de vitesses étendue commandée par onduleur à la vitesse de coupe constante (V-constant), des déplacements rapides et une enveloppe ergonomique pour un usinage productif et une excellente qualité de surface. Conçus pour un usage industriel courant, ces tours sont adaptés aux ateliers recherchant une machine conviviale et fiable pour des opérations de tournage conventionnel.

Points forts

• Plage de vitesse infiniment variable avec V-constant
• Tablier avec moteur d’avance rapide pour déplacements longitudinaux/transversaux
• Équipement standard complet et conception à faible maintenance
• Bâti en fonte monobloc rigide pour grande rigidité

Détails produit

• Référence produit: 320563
• Le pont amovible permet l’usinage de pièces courtes de grand diamètre
• Réducteur et commande électronique moderne assurant un couple élevé sur une large plage de vitesses
• Roulements de broche préchargés haute précision pour excellente concentricité et capacité de charge
• Toutes les glissières sont réglables; engrenages, arbres et guidages trempés et rectifiés pour silence de fonctionnement et longue durée
• Tablier fonctionnant en bain d’huile pour faible maintenance
• Système de lubrification centralisé dans le tablier pour simplifier l’entretien
• Butée micrométrique sur banc pour grande répétabilité en Z
• Contre-pointe réglable latéralement pour tournage conique
• Afficheur X.Pos avec indicateur de vitesse numérique et fonctions auxiliaires programmables

Caractéristiques techniques

• Zone de travail
  Entrepointe: 1 500 mm
  Hauteur de pointe: 230 mm
  Diamètre de tournage au-dessus du banc: 460 mm
  Diamètre au-dessus du pont: 690 mm
  Diamètre au-dessus du support: 274 mm
  Longueur du pont: 155 mm
  Largeur du banc: 300 mm
• Courses
  Course axe X: 285 mm
  Course axe Z1: 128 mm
  Pivotement du chariot supérieur: ±52°
• Broche principale
  Plage basse: 30 1/min - 600 1/min
  Plage haute: 600 1/min - 2 300 1/min
  Passage de broche: 58 mm
  Nez de broche: Camlock D1-6
  Cône de broche: 6 MT
• Avances
  Avance axe X: 0,025 mm/tr - 1,384 mm/tr
  Avance axe Z: 0,055 mm/tr - 3,061 mm/tr
• Filetages
  Métrique: 0,1 mm - 14 mm
  Diamétral: (50) 4-112 DP
  Module: 0,1 mm - 7 mm
  Whitworth: (60) 2-112 TPI
• Contre-poupée
  Diamètre du cône: 60 mm
  Cône: MK 4
  Course du cône: 120 mm
  Déplacement latéral: ±13 mm
• Puissance d'entraînement
  Puissance moteur principal: 7,5 kW
• Dimensions et poids
  Dimensions (L x l x h): 2,75 m x 1,08 m x 1,57 m
  Poids: 1 970 kg

Accessoires et équipement standard

• Fourni en série: mandrins, lunettes fixe et à suivre, capot réglable, dispositif de refroidissement, lampe LED, outillage, manuel d’utilisation
