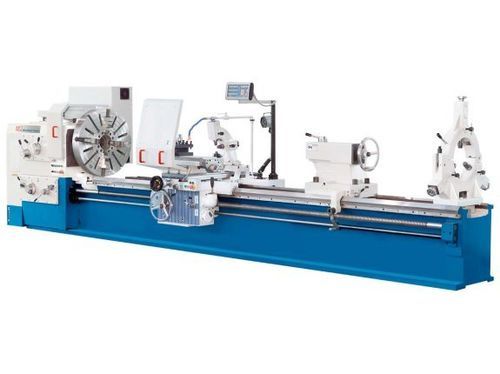

Tour conventionnel DL S 515/1500

horizontal3 axesA2-11

Résumé
Le DL S 515/1500 est un tour conventionnel conçu pour l'usinage de pièces de grand diamètre et de grande longueur. Adapté aux pièces jusqu'à 1 500 mm (variantes de la série disponibles jusqu'à 5 000 mm), il dispose d'un banc monobloc large et fortement nervuré pour supporter des charges élevées et garantir la rigidité.

Mises en avant

• Entrepointes max. dans la série jusqu'à 5 000 mm
• Passage de broche 100 mm (A2-11)
• Réglage de la vitesse de broche en 4 positions
• Avances rapides élevées sur axes X et Z
• Livré avec indicateur de position 3 axes monté

Fonctions et avantages

• Banc extra-lourd monobloc, fortement nervuré pour grande rigidité
• Guides trempés par induction et rectifiés pour précision durable
• Broche massive sur paliers coniques pour stabilité sous charge
• Boîte de vitesses manuelle 4 vitesses + entraînement à fréquence variable pour réglage précis des tours et couple élevé
• Embrayage multidisque réglable pour démarrage contrôlé de la broche
• Joystick d'entraînement pour avances X et Z monté sur le support
• Couple de surcharge réglable dans le chariot protège la mécanique d'avance
• Traînard et chariot prévus pour fortes forces de coupe

Affichage / Indicateur de position

• Affichage clair et lisible
• Fonctions orientées opérateur et clavier ergonomique
• Résolution : 0,01 / 0,005 mm
• Coordonnées par défaut et conservation de la position à l'extinction
• Calcul du motif cercle de trous et fonction calculatrice
• Mémoire pour 10 outils ; inversion rayon/diamètre ; conversion mm/pouces
• Affichage séparé et mode différentiel/cumulé pour Z0 (supérieur) et Z1 (chariot)

Zone de travail
Longueur pièce (max.) : 1 500 mm
Diamètre tournable sur banc : 1 000 mm
Diamètre tournable sur traînard : 720 mm
Diamètre tournable sur pont : 1 350 mm
Poids max. pièce : 4 000 kg
Longueur pont : 470 mm
Largeur banc : 600 mm

Courses
Course axe X : 520 mm
Course axe Z : 1 200 mm
Course axe Z1 : 250 mm
Pivotement du chariot supérieur : 90°

Broche principale
Vitesse broche : 5 1/min - 630 1/min
Passage de broche : 100 mm
Nez de broche : A2-11

Avances rapides
Avance rapide X : 1 800 mm/min
Avance rapide Z : 3 640 mm/min

Avances
Vitesse d'avance X : 0,04 mm/min - 4,8 mm/min
Vitesse d'avance Z : 0,08 mm/min - 9,6 mm/min
Vitesse d'avance Z1 : 0,02 mm/min - 2,4 mm/min

Porte-outils
Dimensions queue d'outil : 32 mm x 32 mm

Filetage
Filetage métrique : (53) 1-120 mm
Filetage en pouces : (49) 30 - 1/4
Filetage diamétral : (56) 60-0,5 DP
Filetage module : (54) 0,5 - 60 mm

Contre-poupée
Diamètre du cône de la contre-poupée : 120 mm
Cône contre-poupée : CM 6
Course du cône : 250 mm

Puissance d'entraînement
Puissance moteur principal : 22 kW
Puissance pompe refroidissement : 0,15 kW
Puissance moteur d'avance : 1,1 kW
Puissance absorbée totale : 23 kVA

Dimensions et poids
Dimensions (L x l x H) : 3,65 m x 1,50 m x 1,60 m
Poids : 5 600 kg
