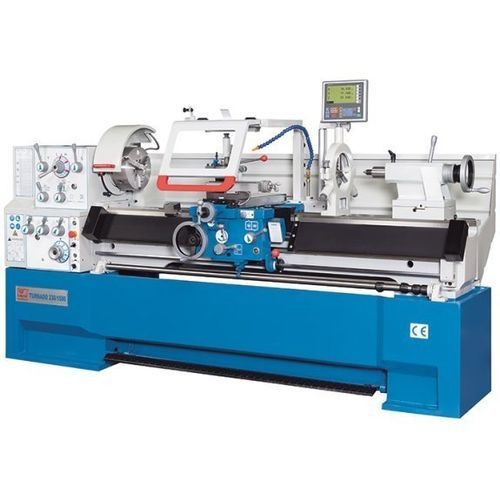

Tour conventionnel Turnado 230/2000

horizontal3 axesCamlock D1-6

Présentation
Le Turnado 230/2000 est un tour conventionnel destiné aux opérations d'usinage industrielles polyvalentes. Il associe un banc monobloc en fonte à une large zone de travail et un afficheur de position 3 axes moderne afin d'assurer des réglages précis et reproductibles. L'équipement de série couvre les besoins d'atelier pour réduire les temps de mise en route en production série ou atelier.

Points forts

• Banc monobloc en fonte pour rigidité durable
• Hauteur de pointe 230 mm et longueur utile 2 000 mm
• Diamètre de tournage au-dessus du banc 460 mm, au-dessus du traînard 274 mm
• Afficheur 3 axes (résolution 0,005 mm) pour un positionnement précis
• Dotation standard complète : mandrins, lunettes, système porte-outils à changement rapide

Conception et construction
Le banc est fortement nervuré en fonte pour offrir une base stable et réduire les vibrations. Les surfaces de guidage ont un profil prismatique, sont trempées et rectifiées pour une précision durable. Un pont amovible permet l'usinage de pièces courtes de grand diamètre.

Poupée / broche
La transmission à plusieurs rapports fournit un couple élevé sur une large plage de vitesses de broche. Engrenages et arbres fonctionnent dans un bain d'huile, trempés et rectifiés. La broche est montée pour assurer rigidité et précontrainte afin de préserver la précision sous charges radiales et axiales. Fourni de série : mandrin 3 mors Ø250 mm autocentrant avec mors durs réversibles, mandrin 4 mors indépendant et plateau de bridage Ø350 mm.

Support (traînard / chariot)
Le traînard est extra-large pour absorber des efforts de coupe importants. Levier d'enclenchement des avances et écrou du chariot avec verrouillage de sécurité. La tige d'arrêt dispose de quatre cames réglables pour l'arrêt automatique de l'avance longitudinale afin de faciliter les opérations répétitives. Butée micrométrique pour la limitation précise des courses. Lubrification centralisée des guidages pour simplifier l'entretien.

Contre-poupée
Fourreau avec longue course (120 mm) et graduation lisible, réglage latéral pour le tournage conique. Acceptation des outils standard avec cône 4 MT pour perçage, alésage et centrage.

Commandes et afficheur de position
Un poste de commande ergonomique sur la poupée facilite la prise en main. L'afficheur 3 axes intégré propose modes ABS/INC, bascule rayon/diamètre, commandes broche et fonctions pour tournage conique et vitesse de coupe constante afin de réduire les réglages et les rebuts.

Accessoires et équipement de série

• Afficheur 3 axes (résolution 0,005 mm)
• Système porte-outils à changement rapide et porte-outils multiples
• Mandrin 3 mors Ø250 mm autocentrant avec mors durs réversibles
• Mandrin 4 mors Ø300 mm et plateau Ø350 mm
• Lunettes fixe et entraînée, lunette d'appui et de suivi
• Système de refroidissement et éclairage LED intégré
• Butée longitudinale micrométrique, jauge de filetage et support pour taraudage interrompu
• Pédale de frein, carters anti-éclaboussures, trousse d'outils et manuel d'utilisation

Maintenance / service
Points de graissage centralisés et composants d'entraînement en bain d'huile réduisent le temps d'entretien. Engrenages et arbres trempés et rectifiés garantissent une longue durée de vie ; une lubrification régulière et des contrôles planifiés améliorent la disponibilité machine.

Caractéristiques techniques

• Modèle : Turnado 230/2000
• Type : Tour conventionnel
• Longueur de pièce (max) : 2 000 mm
• Hauteur de pointe : 230 mm
• Diamètre de tournage au-dessus du banc : 460 mm
• Diamètre de tournage au-dessus du traînard : 274 mm
• Diamètre au-dessus du pont : 690 mm
• Longueur du pont : 155 mm
• Largeur du banc : 300 mm
• Afficheur de position : 3 axes, résolution 0,005 mm
• Course axe X : 285 mm
• Course axe Z1 : 128 mm
• Orientation chariot supérieur : ±52°
• Vitesses de broche : (12) 25 - 2 000 1/min
• Passage de broche : 58 mm
• Nez de broche : Camlock D1-6
• Cône de broche : 6 MT
• Avance axe X : 0,014 - 0,784 mm/tr
• Avance axe Z : 0,031 - 1,7 mm/tr
• Filetage métrique : 0,1 - 14 mm
• Filetage diametral (DP) : (50) 4 - 112 DP
• Module : 0,1 - 7 mm
• Filetage Whitworth : (60) 2 - 112 TPI
• Diamètre fourreau contre-poupée : 60 mm
• Cône contre-poupée : 4 MT
• Course fourreau : 120 mm
• Déport contre-poupée : ±13 mm
• Puissance moteur principal : 5,5 kW
• Dimensions (L x l x H) : 3,25 m x 1,08 m x 1,34 m
• Poids : 2 100 kg
