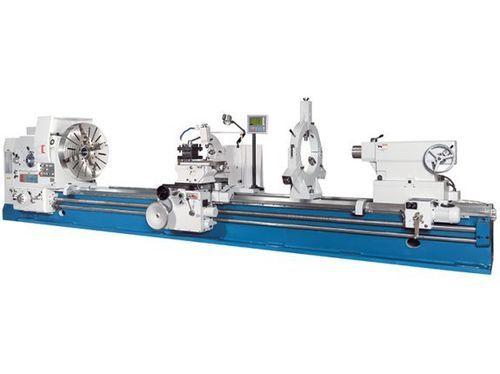

Tour conventionnel DL E Heavy 620/1500

horizontal3 axes10 outils

Description
Le DL E Heavy 620/1500 est un tour conventionnel lourd conçu pour l'usinage de grands diamètres et de pièces longues. Il permet l'usinage de pièces jusqu'à 1 500 mm de longueur et un diamètre de tournage sur banc jusqu'à 1 250 mm. Le large banc en fonte fortement nervuré supporte des masses importantes ; la broche est entraînée par un embrayage multidisque et un moteur principal de 22 kW ; la contre-poupée est motorisée sur les modèles à longues entrepointes.

Points forts

• Entrepointes en série jusqu'à 8 000 mm
• Diamètre usinable sur banc : 1 250 mm
• Passage de broche : 130 mm
• Puissance broche principale : 22 kW
• Livré avec afficheur de position 3 axes monté

Zone de travail
Longueur de pièce (max.) : 1.500 mm
Diamètre usinable sur banc : 1.250 mm
Diamètre de tournage sur traînard : 900 mm
Poids max. de pièce (entre pointes) : 6.000 kg
Largeur de banc : 755 mm
Poids max. de pièce (sur mandrin) : 1.500 kg

Courses
Course axe X : 630 mm
Course axe Z : 1.300 mm
Course axe Z1 : 300 mm
Pivotement chariot supérieur : ± 180°

Broche principale
Vitesses broche (droite) : 3,15 1/min - 315 1/min
Vitesses broche (gauche) : 4 1/min - 315 1/min
Passage de broche : 130 mm
Nez de broche : ISO A2-15

Avances rapides
Avance rapide axe X : 1.870 mm/min
Avance rapide axe Z : 3.740 mm/min

Avances
Avance axe X : 0,064 mm/tr - 12 mm/tr
Avance axe Z : 0,032 mm/tr - 6 mm/tr
Avance axe Z1 : 0,016 mm/tr - 3 mm/tr

Filetage
Filetage métrique : 1 mm - 120 mm
Filetage diamétral : (42) 30 - 1/4 DP
Filetage module : 0,5 mm - 60 mm
Filetage Whitworth : (48) 0,5 - 60 TPI

Contre-poupée
Diamètre du canon de contre-poupée : 160 mm
Cône du canon : métrique 80
Course du canon : 300 mm
Décalage de la contre-poupée : ± 2,5 mm

Puissance d'entraînement
Puissance moteur principal : 22 kW

Dimensions et poids
Dimensions (L x l x H) : 4,6 m x 1,81 m x 1,79 m
Poids : 9.750 kg

Equipement / construction et fonctions

• Banc large en fonte nervurée pour réduction des vibrations
• Glissières trempées et rectifiées
• Embrayage multidisque pour entraînement de broche
• Moteur d'avance rapide séparé pour X et Z
• Commande joystick pour avances X/Z montée sur le support
• Positionnement motorisé de la contre-poupée (à partir de 3.000 mm d'entrepointes)
• Roulements de broche surdimensionnés et embrayage de surcharge dans le tablier
• Fourni avec afficheur de position 3 axes entièrement monté

Afficheur 3 axes (fonctions)

• Précision d'usinage améliorée et taux d'erreur réduit
• Gain de temps et productivité accrue
• Affichage lisible et clavier ergonomique
• Résolution : 0,01 / 0,005 mm
• Mémoire pour 10 outils ; basculement rayon/diamètre ; conversion mm/pouce ; calcul cercle de trous

Caractéristiques techniques

• Gamme : DL E Heavy
• Applications typiques : tournage lourd conventionnel pour grands diamètres et longues entrepointes
• Longueur pièce max (variante) : 1.500 mm
• Diamètre usinable sur banc (variante) : 1.250 mm
• Passage broche : 130 mm
• Puissance broche principale : 22 kW
• Poids max. entre pointes : 6.000 kg
• Avances rapides : X = 1.870 mm/min ; Z = 3.740 mm/min
• Plages d'avances : X = 0,064–12 mm/tr ; Z = 0,032–6 mm/tr
