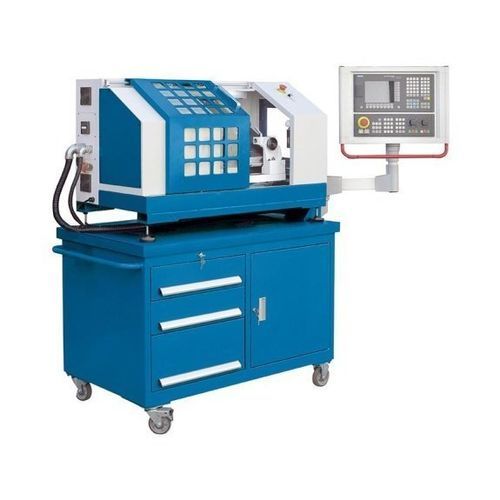

Tour CNC LabTurn 2028 CNC

horizontal2 axesbanc incliné

Présentation
Le LabTurn 2028 CNC est un tour CNC compact et mobile conçu pour la formation CNC et la production de petites séries. Il reproduit les principales fonctions d’un tour de production de grande taille dans un encombrement réduit. La tourelle 8 positions propose quatre outils pour l’usinage intérieur et quatre pour l’extérieur ; la contre-poupée permet d’usiner des pièces longues. La broche tourne jusqu’à 3 000 tr/min et le mandrin hydraulique 3 mors a un diamètre de 100 mm. La commande Siemens 808D Advance offre une interface simple et intuitive, adaptée à l’apprentissage et aux applications CNC d’entrée de gamme.

Points forts

• Commande Siemens 808D Advance pour la formation et la production d’initiation
• Tourelle 8 positions pour usinage intérieur et extérieur (4 outils par fonction)
• Guidages linéaires et vis à billes précontraintes sur tous les axes
• Enceinte de travail fermée avec large porte coulissante
• Piètement mobile avec rangement intégré

Conception de la machine

• Banc incliné en fonte pour stabilité et évacuation efficace des copeaux
• Zone d’usinage fermée offrant une bonne accessibilité via porte coulissante
• Graissage centralisé pour réduire l’entretien

Broche

• Mandrin hydraulique 3 mors Ø100 mm (standard)
• Plage de vitesses : 100 – 3 000 tr/min
• Passage de broche : 20 mm, nez de broche : MK 3

Outilage

• Tourelle 8 positions avec 4 postes par position pour tournage intérieur et extérieur
• Queue d’outil typique : 8 mm x 8 mm ; alésage de porte-barre Ø 12 mm

Commande et logiciel

• Siemens 808D Advance : interface intuitive adaptée à la formation et aux tâches de production simples

Équipement standard (sélection)

• Commande Siemens 808D Advance
• Volant électronique
• Tourelle 8 positions
• Piètement mobile
• Contre-poupée (cône MK 2)
• Mandrin 3 mors Ø100 mm
• Graissage centralisé
• Lampe de travail, outillage de service, manuels

Accessoires optionnels (exemples)

• Ensembles d’plaquettes indexables
• Set d’outils de tournage (7 pièces) 8 x 8 mm
• Pointes tournantes (différents cônes)
• Options d’évacuation de copeaux et équipements d’atelier

Caractéristiques techniques

• Modèle : LabTurn 2028 CNC
• Longueur de pièce (max.) : 280 mm
• Diamètre de tournage sur banc : 200 mm
• Diamètre sur traînard : 90 mm
• Course axe X : 86 mm
• Course axe Z : 155 mm
• Plage vitesses broche : 100 – 3 000 tr/min
• Passage de broche : 20 mm
• Nez de broche : MK 3
• Mandrin : Ø100 mm
• Avance rapide : 2 000 mm/min
• Vitesse d’avance : 1 000 mm/min
• Couple max. moteur d’avances : 2,2 Nm
• Nombre de positions outil : 8 (tourelle)
• Dimensions queue d’outil : 8 mm x 8 mm
• Alésage porte-barre Ø : 12 mm
• Précision positionnement X/Z : 0,022 mm
• Répétabilité X/Z : 0,01 mm
• Contre-poupée : diamètre 20 mm, course 30 mm, cône MK 2
• Puissance moteur principal : 1 kW
• Dimensions (L x l x H) : 1,4 m x 0,9 m x 1,85 m
• Poids : 500 kg
