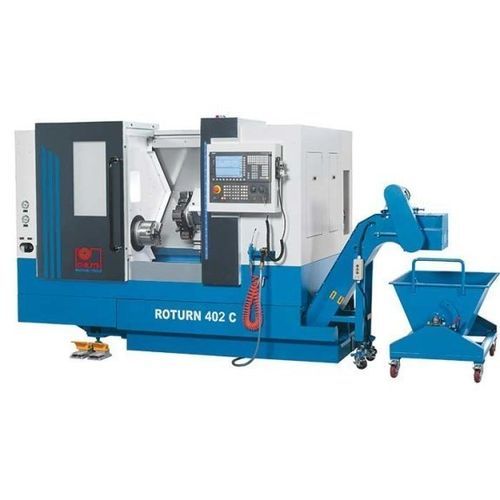

Tour CNC Roturn 402 C

horizontal2 axesà banc incliné

Présentation
Cette machine de la gamme ROTURN C est un tour de production CNC compact conçu pour les opérations de tournage en série. Équipée de la commande Siemens SINUMERIK 828 D Basic, d’un banc incliné, d’une tourelle porte-outils 8 positions et d’une broche principale 15 kW, elle intègre un mandrin hydraulique 3 mors avec trou de passage, une contre-poupée à fourreau hydraulique de grande course, un convoyeur de copeaux articulé et un système de refroidissement performant.

Points forts

• Commande Siemens SINUMERIK 828 D Basic
• Moteur de broche principale 15 kW
• Tourelle 8 positions
• Mandrin hydraulique 3 mors avec passage (Ø250 mm)
• Convoyeur de copeaux et système de refroidissement haute performance

Conception de la machine

• Bâti à banc incliné lourd pour grande rigidité et évacuation efficace des copeaux
• Guidages linéaires précis sur les axes X et Z pour une précision reproductible sous charge
• Espace de travail fermé avec grande porte coulissante pour accès sûr et aisé
• Graissage centralisé automatique des glissières

Broche

• Vitesse max. de broche : 2 000 tr/min (Roturn 402 C) ; variante Roturn 400C jusqu’à 3 000 tr/min
• Puissance du moteur principal : 15 / 11 kW
• Nez de broche : A2-8
• Passage de broche : 86 mm (74 mm avec tube de tirage)

Changeur d'outils

• Tourelle 8 positions pour changements rapides et précis
• Support barre d’alésage Ø : 40 mm

Contre-poupée & auxiliaires

• Cône contre-poupée : CM5
• Diamètre du fourreau : 88 mm ; course du fourreau : 85 mm (hydraulique)
• Convoyeur à bande articulé et chariot inclus
• Échangeur thermique pour armoire électrique ; lampe de travail LED

Equipement de série (sélection)

• Commande Siemens SINUMERIK 828 D Basic
• Mandrin hydraulique 3 mors 250 mm avec passage
• Contre-poupée hydraulique
• Lubrification centralisée automatique
• Convoyeur de copeaux type chaîne
• Système de refroidissement haute performance et pistolet de rinçage
• Outillage d’exploitation et manuel d’utilisation

Caractéristiques techniques

• Longueur max. de la pièce : 420 mm ; Hauteur de pointe : 200 mm ; Diamètre tournable sur banc : 400 mm ; Diamètre sur support : 250 mm
• Course X : 200 mm ; Course Z : 425 mm
• Avances rapides X/Z : 20 000 / 25 000 mm/min
• Mandrin : 250 mm ; Plage de vitesses broche : 50–2 000 tr/min ; Nez broche : A2-8 ; Passage broche : 86 mm (74 mm avec tube)
• Nombre d’outils : 8 ; Diam. barre d’alésage : 40 mm
• Puissance moteur principal : 15 / 11 kW ; Pompe de refroidissement : 0,18 kW
• Dimensions (L x l x H) : 3,8 m x 1,87 m x 1,91 m ; Poids : 3 400 kg
